Trong kỷ nguyên công nghiệp 4.0, các hệ thống tự động hóa như PLC (Programmable Logic Controller) và SCADA (Supervisory Control and Data Acquisition) đóng vai trò xương sống trong mọi nhà máy, từ sản xuất, năng lượng đến xử lý nước. Chúng là bộ não điều khiển và giám sát toàn bộ quy trình vận hành, đảm bảo hiệu suất, độ chính xác và an toàn. Tuy nhiên, môi trường công nghiệp vốn dĩ khắc nghiệt, tiềm ẩn vô số nguồn nhiễu điện từ có thể gây ảnh hưởng nghiêm trọng đến hoạt động của các hệ thống nhạy cảm này. Đây chính là lúc cáp chống nhiễu cho PLC SCADA trở thành một thành phần không thể thiếu, đảm bảo sự ổn định và tin cậy của mọi hoạt động sản xuất.

Bài viết này của daycapdienanloc.com sẽ đi sâu phân tích tại sao cần cáp chống nhiễu cho PLC, những tác động tiêu cực của nhiễu điện từ, và giới thiệu giải pháp cáp chống nhiễu hiệu quả cho hệ thống điều khiển từ thương hiệu LS Sahako – một lựa chọn hàng đầu cho các doanh nghiệp đang tìm kiếm sự an toàn và hiệu quả trong vận hành.

1. Giới Thiệu Chung Về PLC/SCADA và Thách Thức Nhiễu Điện Từ

Hệ thống PLC/SCADA là trái tim của các quy trình sản xuất hiện đại. PLC thực hiện các tác vụ điều khiển cục bộ, nhanh chóng và chính xác, trong khi SCADA cung cấp khả năng giám sát, thu thập dữ liệu và điều khiển từ xa trên diện rộng. Sự phối hợp nhịp nhàng giữa hai hệ thống này quyết định năng suất, chất lượng sản phẩm và sự an toàn trong vận hành nhà máy. Tuy nhiên, để các tín hiệu điều khiển và dữ liệu giám sát được truyền tải một cách tin cậy, chúng phải đối mặt với một kẻ thù vô hình nhưng cực kỳ nguy hiểm: nhiễu điện từ.

Môi trường công nghiệp luôn tồn tại các thiết bị phát ra trường điện từ mạnh như động cơ điện công suất lớn, biến tần (VFD), máy hàn, hệ thống chiếu sáng công nghiệp, đường dây điện cao áp, v.v. Những nguồn này tạo ra nhiễu tín hiệu nhà máy, gây ra những xung điện không mong muốn có thể xâm nhập vào các đường truyền tín hiệu của PLC/SCADA, làm sai lệch dữ liệu, gây lỗi điều khiển hoặc thậm chí làm hỏng thiết bị. Việc tìm kiếm cách chống nhiễu tín hiệu trong hệ thống SCADA và PLC trở thành ưu tiên hàng đầu để duy trì hoạt động liên tục và ổn định.

2. Ảnh Hưởng Của Nhiễu Điện Từ Lên PLC/SCADA

Để hiểu rõ tầm quan trọng của cáp bọc giáp cho SCADA và PLC, chúng ta cần nhận thức được mức độ nghiêm trọng của ảnh hưởng của nhiễu điện từ lên PLC và SCADA.

2.1. Các Nguồn Nhiễu Điện Từ Phổ Biến Trong Công Nghiệp

• Nhiễu tần số vô tuyến (RFI): Phát ra từ các thiết bị truyền thông không dây, radio, hệ thống đánh lửa, v.v.
• Nhiễu điện từ trường (EMI): Tạo ra bởi các động cơ điện, máy biến áp, cuộn cảm, thiết bị đóng cắt điện, đặc biệt là biến tần (VFD) với các xung chuyển mạch IGBT tần số cao.
• Nhiễu xuyên âm (Crosstalk): Xảy ra khi tín hiệu từ một dây dẫn lan truyền sang dây dẫn khác nằm gần đó.
• Nhiễu tĩnh điện (ESD): Xảy ra do sự phóng điện tĩnh điện từ người hoặc thiết bị.
• Nhiễu từ nguồn cung cấp điện: Do dao động điện áp, hài, hoặc các sự kiện quá độ trên lưới điện.

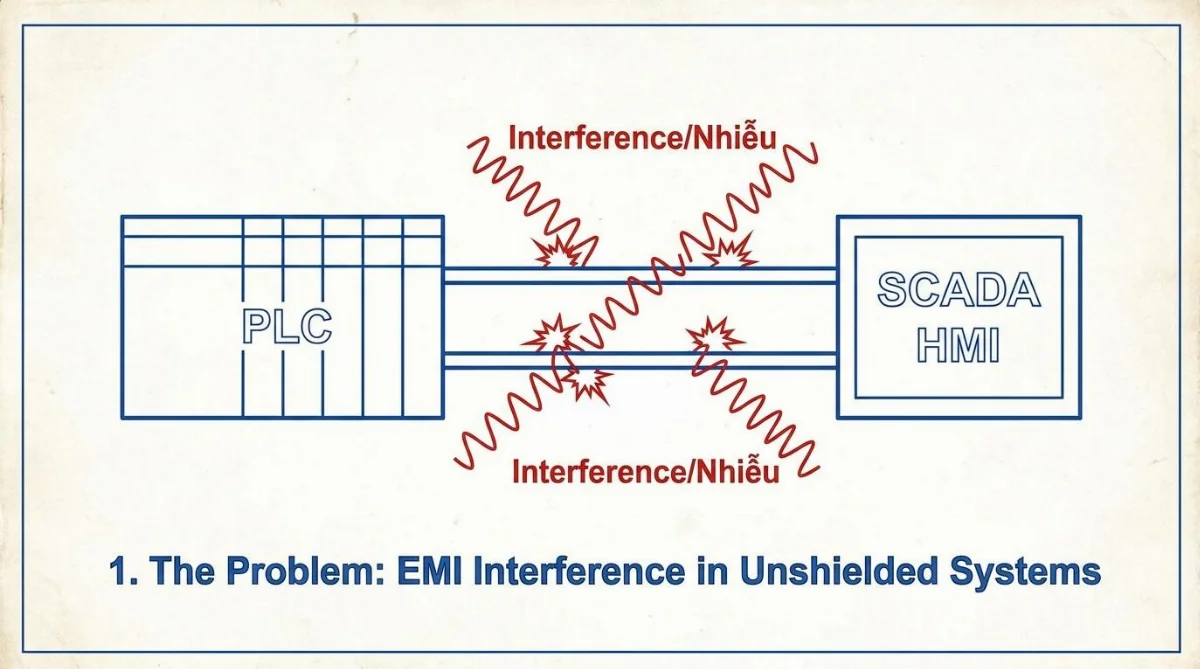

Hình 1: Minh họa các nguồn nhiễu điện từ ảnh hưởng đến hệ thống điều khiển PLC/SCADA.

2.2. Tác Hại Cụ Thể Của Nhiễu Lên Hệ Thống Điều Khiển

Nhiễu điện từ có thể gây ra hàng loạt vấn đề, từ những lỗi nhỏ khó phát hiện đến những sự cố nghiêm trọng, đe dọa an toàn và hiệu quả sản xuất:

• Sai lệch tín hiệu: Các tín hiệu analog hoặc digital bị biến dạng, dẫn đến đọc sai cảm biến, sai lệch giá trị đo lường, hoặc thực hiện lệnh điều khiển không chính xác.
• Lỗi chương trình PLC: Nhiễu có thể gây ra lỗi bit trong bộ nhớ PLC, làm hỏng chương trình, khiến PLC dừng hoạt động hoặc thực hiện các lệnh không mong muốn.
• Mất kết nối: Nhiễu cường độ cao có thể làm gián đoạn đường truyền dữ liệu giữa các thiết bị, PLC và SCADA, gây mất kết nối và dừng hoạt động toàn bộ hệ thống.
• Hỏng hóc phần cứng: Các xung nhiễu quá lớn có thể gây quá áp, làm hỏng các cổng I/O, bộ xử lý hoặc các module truyền thông của PLC/SCADA.
• Giảm tuổi thọ thiết bị: Tiếp xúc liên tục với nhiễu có thể làm giảm tuổi thọ của các linh kiện điện tử nhạy cảm.
• Tổn thất sản xuất: Dừng máy đột ngột, sản phẩm lỗi, hoặc yêu cầu bảo trì khẩn cấp đều dẫn đến tổn thất lớn về chi phí và thời gian.

Rõ ràng, việc chủ động phòng ngừa nhiễu là điều kiện tiên quyết để đảm bảo sự ổn định và tin cậy cho các hệ thống điều khiển tự động. Đây chính là lý do cáp tín hiệu chống nhiễu cho nhà máy trở nên không thể thiếu.

3. Tại Sao Cần Cáp Chống Nhiễu Cho PLC/SCADA?

Như đã phân tích, môi trường công nghiệp là một "biển" nhiễu điện từ. Các dây dẫn tín hiệu thông thường không có khả năng bảo vệ khỏi những tác động này. Đó là lý do tại sao cần cáp chống nhiễu cho PLC và SCADA.

3.1. Nguyên Lý Chống Nhiễu Của Cáp Shielded Control

Cáp chống nhiễu cho PLC SCADA, hay còn gọi là cáp shielded control, được thiết kế đặc biệt với một hoặc nhiều lớp vật liệu bảo vệ (lớp chắn hoặc lớp bọc giáp) bao quanh các lõi dẫn tín hiệu. Các loại lớp chắn phổ biến bao gồm:

• Lớp Foil (lá chắn): Thường là một lớp nhôm mỏng được ép với polyester, cung cấp khả năng chống nhiễu tần số cao tốt.
• Lớp Braid (bện kim loại): Là lớp lưới kim loại bện từ đồng hoặc nhôm, có khả năng chống nhiễu tần số thấp và cung cấp độ bền cơ học cao.
• Lớp Combination (kết hợp): Sử dụng cả lá chắn và bện kim loại để cung cấp khả năng chống nhiễu toàn diện trên dải tần số rộng.
• Lớp bọc giáp (Armored): Ngoài lớp chống nhiễu điện từ, một số cáp còn có thêm lớp bọc giáp bằng thép hoặc nhôm để bảo vệ cơ học, chống lại va đập, gặm nhấm hoặc chôn trực tiếp. Đây chính là tầm quan trọng của cáp bọc giáp cho SCADA trong các ứng dụng khắc nghiệt.

Nguyên lý hoạt động của lớp chắn là tạo ra một "lồng Faraday" xung quanh các lõi dẫn tín hiệu. Khi sóng điện từ (nhiễu) chạm vào lớp chắn, chúng sẽ bị hấp thụ hoặc phản xạ, không cho phép nhiễu xuyên vào bên trong và ảnh hưởng đến tín hiệu gốc. Để lớp chắn hoạt động hiệu quả, nó phải được tiếp địa đúng cách, thường là tại một đầu hoặc cả hai đầu, tùy thuộc vào loại nhiễu và ứng dụng cụ thể.

Hình 2: Cấu tạo điển hình của một sợi cáp chống nhiễu với lớp bện kim loại và lá chắn.

3.2. Lợi Ích Tổng Thể Khi Sử Dụng Cáp Chống Nhiễu

Việc đầu tư vào cáp chống nhiễu cho PLC SCADA mang lại nhiều lợi ích chiến lược:

• Độ tin cậy cao: Đảm bảo tín hiệu được truyền tải chính xác, giảm thiểu lỗi và sự cố hệ thống.
• Ổn định vận hành: Duy trì hoạt động liên tục của nhà máy, tránh gián đoạn sản xuất.
• Tăng cường an toàn: Ngăn ngừa các sự cố do điều khiển sai lệch, bảo vệ con người và thiết bị.
• Tiết kiệm chi phí: Giảm thiểu chi phí sửa chữa, bảo trì, thay thế thiết bị và tổn thất do dừng sản xuất.
• Tuân thủ tiêu chuẩn: Nhiều tiêu chuẩn công nghiệp yêu cầu sử dụng cáp chống nhiễu trong môi trường có EMI/RFI cao.
• Kéo dài tuổi thọ thiết bị: Bảo vệ các linh kiện điện tử nhạy cảm khỏi tác động của nhiễu.

Đây là cách chống nhiễu tín hiệu trong hệ thống SCADA và PLC hiệu quả và bền vững nhất.

4. Lựa Chọn Cáp Chống Nhiễu Cho Môi Trường Công Nghiệp

Việc lựa chọn cáp chống nhiễu cho môi trường công nghiệp đòi hỏi sự cân nhắc kỹ lưỡng để đảm bảo hiệu quả tối ưu và phù hợp với yêu cầu cụ thể của từng hệ thống.

4.1. Phân Biệt Cáp Chống Nhiễu và Cáp Thường Trong Công Nghiệp

Để hiểu rõ hơn về giá trị của cáp chống nhiễu, cần phân biệt cáp chống nhiễu và cáp thường trong công nghiệp:

• Cáp thường: Thường chỉ có các lõi dẫn và lớp vỏ bảo vệ bên ngoài. Chúng không có lớp chắn kim loại, do đó dễ bị ảnh hưởng bởi nhiễu điện từ, dẫn đến suy hao tín hiệu và lỗi hệ thống trong môi trường công nghiệp.
• Cáp chống nhiễu (Shielded Cable): Có thêm một hoặc nhiều lớp chắn kim loại (foil, braid, hoặc kết hợp) bên dưới lớp vỏ ngoài cùng. Lớp chắn này được thiết kế để hấp thụ hoặc phản xạ nhiễu điện từ, bảo vệ tín hiệu bên trong khỏi bị ảnh hưởng.

Mặc dù cáp chống nhiễu có chi phí ban đầu cao hơn, nhưng lợi ích về độ tin cậy, ổn định và an toàn mà nó mang lại vượt xa khoản đầu tư này, đặc biệt là trong các ứng dụng quan trọng như PLC/SCADA.

4.2. Các Yếu Tố Quan Trọng Khi Lựa Chọn Cáp Chống Nhiễu

Khi chọn cáp chống nhiễu cho PLC SCADA, cần xem xét các yếu tố sau:

• Mức độ nhiễu của môi trường: Đánh giá các nguồn nhiễu tiềm tàng và cường độ của chúng để chọn loại lớp chắn phù hợp (foil, braid, hay kết hợp).
• Loại tín hiệu: Tín hiệu analog thường nhạy cảm với nhiễu hơn tín hiệu digital. Cáp cho tín hiệu analog cần lớp chống nhiễu mạnh hơn.
• Khoảng cách truyền dẫn: Khoảng cách xa hơn yêu cầu cáp chất lượng cao hơn và khả năng chống nhiễu tốt hơn để tránh suy hao tín hiệu.
• Yêu cầu cơ học: Đối với các ứng dụng có rung động, uốn cong liên tục (như robot, dây chuyền di chuyển), cần loại cáp chống nhiễu linh hoạt, có độ bền cơ học cao. Nếu có nguy cơ va đập, gặm nhấm, cần cáp có lớp bọc giáp.
• Vật liệu vỏ ngoài: Chọn vật liệu vỏ phù hợp với môi trường (chống dầu, hóa chất, UV, cháy nổ).
• Tiêu chuẩn và chứng nhận: Đảm bảo cáp tuân thủ các tiêu chuẩn công nghiệp và an toàn (ví dụ: UL, CE, RoHS).
• Thương hiệu và nhà cung cấp: Chọn sản phẩm từ các thương hiệu uy tín và nhà cung cấp đáng tin cậy để đảm bảo chất lượng và hỗ trợ kỹ thuật.

Hình 3: Đa dạng các loại cáp chống nhiễu với cấu trúc và vật liệu khác nhau.

5. Giải Pháp Cáp Chống Nhiễu LS Sahako Cho Tự Động Hóa

Trong vô vàn lựa chọn trên thị trường, LS Sahako nổi lên như một giải pháp LS hàng đầu cho nhu cầu cáp chống nhiễu cho PLC SCADA, được tin dùng bởi các kỹ sư và nhà quản lý nhà máy trên toàn thế giới.

5.1. Giới Thiệu Về Cáp LS Sahako

LS Sahako là một thương hiệu đến từ tập đoàn LS Cable & System, một trong những nhà sản xuất cáp điện và viễn thông lớn nhất thế giới. Với bề dày kinh nghiệm và công nghệ tiên tiến, các sản phẩm cáp của LS Sahako không chỉ đáp ứng mà còn vượt qua nhiều tiêu chuẩn quốc tế khắt khe nhất. Các dòng cáp chống nhiễu LS Sahako được thiết kế đặc biệt để hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt, nơi nhiễu điện từ là mối lo thường trực.

5.2. Ưu Điểm Nổi Bật Của Cáp Chống Nhiễu LS Sahako

Ưu điểm cáp chống nhiễu LS Sahako cho tự động hóa là rất rõ ràng:

• Hiệu quả chống nhiễu vượt trội: Được trang bị các lớp chắn foil, bện kim loại hoặc kết hợp với mật độ cao, cáp LS Sahako cung cấp khả năng bảo vệ tín hiệu tối ưu khỏi EMI/RFI, đảm bảo truyền dẫn dữ liệu chính xác và ổn định.
• Chất lượng vật liệu cao cấp: Sử dụng vật liệu dẫn điện tinh khiết (đồng OFC), lớp cách điện và vỏ bọc bền bỉ, chống chịu tốt với dầu, hóa chất, mài mòn và nhiệt độ cao, kéo dài tuổi thọ sản phẩm.
• Độ bền cơ học cao: Một số dòng cáp có thêm lớp bọc giáp hoặc cấu trúc gia cố, giúp chống chịu va đập, lực kéo, uốn cong, phù hợp cho các ứng dụng di chuyển hoặc lắp đặt trong điều kiện khó khăn.
• Đa dạng chủng loại: LS Sahako cung cấp nhiều loại cáp shielded control với số lõi, tiết diện, loại lớp chắn và vật liệu vỏ khác nhau, phù hợp với mọi yêu cầu của hệ thống PLC/SCADA, từ tín hiệu analog 4-20mA, tín hiệu digital đến các giao thức truyền thông công nghiệp (Modbus, Profibus, Ethernet IP).
• Tuân thủ tiêu chuẩn quốc tế: Sản phẩm đạt các chứng nhận chất lượng và an toàn quan trọng, mang lại sự yên tâm tuyệt đối cho người sử dụng.
• Giá trị đầu tư dài hạn: Mặc dù chi phí ban đầu có thể cao hơn một chút so với cáp thông thường, nhưng độ tin cậy và tuổi thọ vượt trội của cáp LS Sahako giúp giảm thiểu chi phí bảo trì, sửa chữa và tổn thất sản xuất về lâu dài.

Đây thực sự là giải pháp cáp chống nhiễu hiệu quả cho hệ thống điều khiển mà các nhà máy nên cân nhắc.

5.3. Ứng Dụng Thực Tế Trong Các Hệ Thống PLC/SCADA

Cáp chống nhiễu LS Sahako được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Ngành sản xuất: Dây chuyền lắp ráp ô tô, sản xuất điện tử, thực phẩm & đồ uống, dệt may.
• Ngành năng lượng: Nhà máy điện, trạm biến áp, hệ thống năng lượng tái tạo (điện mặt trời, điện gió).
• Ngành dầu khí: Giàn khoan, nhà máy lọc dầu, hệ thống đường ống.
• Ngành xử lý nước: Trạm bơm, nhà máy xử lý nước thải.
• Hệ thống tòa nhà thông minh: HVAC, chiếu sáng, an ninh.

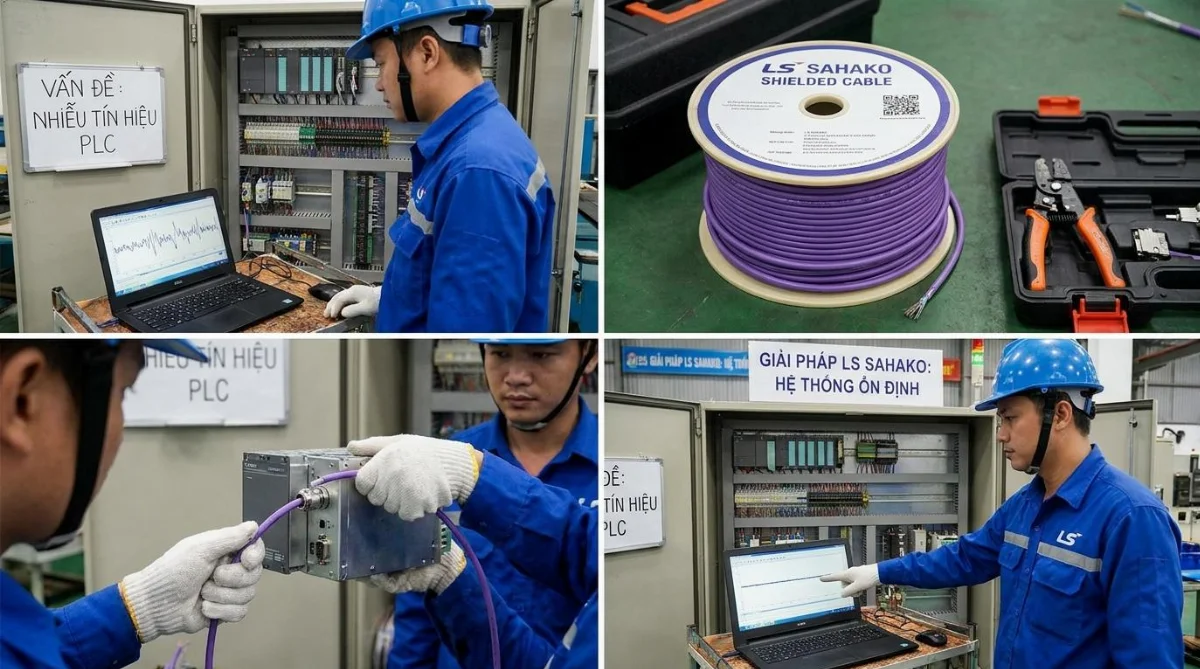

Hình 4: Cáp chống nhiễu LS Sahako đảm bảo kết nối ổn định trong tủ điều khiển công nghiệp.

6. Hướng Dẫn Lắp Đặt Cáp Chống Nhiễu PLC/SCADA Đúng Cách

Chất lượng cáp tốt là một chuyện, nhưng việc hướng dẫn lắp đặt cáp chống nhiễu PLC đúng cách lại là yếu tố then chốt để phát huy tối đa hiệu quả chống nhiễu. Lắp đặt sai có thể làm giảm đáng kể khả năng bảo vệ của cáp.

6.1. Nguyên Tắc Cơ Bản Để Đảm Bảo Hiệu Quả Chống Nhiễu

• Phân tách cáp: Luôn tuân thủ nguyên tắc phân tách cáp tín hiệu điều khiển khỏi cáp nguồn điện. Cáp nguồn (AC) và cáp tín hiệu (DC hoặc tín hiệu analog/digital) nên được chạy trong các máng cáp riêng biệt hoặc duy trì khoảng cách tối thiểu theo tiêu chuẩn.
• Tránh các nguồn nhiễu: Hạn chế tối đa việc đi cáp chống nhiễu gần các thiết bị phát nhiễu mạnh như động cơ, biến tần, máy hàn. Nếu không thể tránh, hãy đảm bảo khoảng cách an toàn và sử dụng cáp có lớp chắn mạnh mẽ.
• Không tạo vòng lặp tiếp địa: Tránh tiếp địa lớp chắn ở cả hai đầu của cáp nếu đó là cáp tín hiệu analog hoặc digital có tần số thấp, để tránh tạo ra vòng lặp tiếp địa gây nhiễu. Tuy nhiên, đối với cáp truyền thông tốc độ cao (Ethernet), tiếp địa cả hai đầu thường được khuyến nghị.
• Bán kính uốn cong: Luôn tuân thủ bán kính uốn cong tối thiểu của cáp do nhà sản xuất quy định để tránh làm hỏng cấu trúc bên trong và giảm hiệu quả chống nhiễu.
• Sử dụng phụ kiện phù hợp: Đảm bảo sử dụng các đầu nối, gland cáp và phụ kiện tiếp địa được thiết kế cho cáp chống nhiễu, có khả năng duy trì lớp chắn liên tục.

6.2. Hướng Dẫn Lắp Đặt Tiếp Địa (Earthing) Cho Lớp Chống Nhiễu

Việc tiếp địa lớp chắn là cực kỳ quan trọng:

• Tiếp địa một đầu: Đây là phương pháp phổ biến nhất cho cáp tín hiệu analog và digital tần số thấp. Lớp chắn được tiếp địa tại một đầu (thường là phía tủ điều khiển hoặc PLC) và để hở ở đầu còn lại (phía cảm biến/thiết bị trường). Điều này giúp dẫn nhiễu xuống đất mà không tạo vòng lặp tiếp địa.
• Tiếp địa cả hai đầu: Đối với cáp truyền thông tốc độ cao (ví dụ: cáp Ethernet công nghiệp), việc tiếp địa cả hai đầu có thể giúp giảm nhiễu tần số cao hiệu quả hơn. Tuy nhiên, cần đảm bảo hệ thống tiếp địa của nhà máy được thiết kế tốt để tránh dòng điện vòng lặp.
• Chất lượng tiếp địa: Đảm bảo điểm tiếp địa có điện trở thấp và được kết nối chắc chắn với hệ thống tiếp địa chung của nhà máy. Kết nối lỏng lẻo hoặc tiếp địa kém hiệu quả sẽ làm giảm đáng kể khả năng chống nhiễu.
• Kết nối 360 độ: Khi kết nối lớp chắn với điểm tiếp địa, sử dụng kẹp hoặc gland cáp có khả năng tiếp xúc 360 độ với lớp chắn để đảm bảo hiệu quả dẫn nhiễu tối đa.

Thực hiện đúng các nguyên tắc hướng dẫn lắp đặt cáp chống nhiễu PLC sẽ tối ưu hóa hiệu suất của cáp chống nhiễu cho PLC SCADA và đảm bảo sự ổn định lâu dài cho hệ thống.

7. Kết Luận

Trong bối cảnh công nghiệp hiện đại, nơi sự chính xác và độ tin cậy là tối quan trọng, việc bảo vệ hệ thống PLC/SCADA khỏi nhiễu điện từ không chỉ là một lựa chọn mà là một yêu cầu bắt buộc. Cáp chống nhiễu cho PLC SCADA không chỉ là một sợi cáp, mà là một lớp bảo vệ vô hình, đảm bảo dòng chảy thông suốt của dữ liệu và lệnh điều khiển, từ đó duy trì năng suất và an toàn cho toàn bộ nhà máy.

Việc đầu tư vào giải pháp cáp chống nhiễu hiệu quả cho hệ thống điều khiển như LS Sahako là một quyết định chiến lược, mang lại lợi ích lâu dài về hiệu quả hoạt động, giảm chi phí bảo trì và tăng cường tuổi thọ thiết bị. Với chất lượng vượt trội, khả năng chống nhiễu tối ưu và sự đa dạng về chủng loại, cáp chống nhiễu LS Sahako của daycapdienanloc.com chính là lựa chọn tin cậy cho mọi môi trường công nghiệp khắc nghiệt.

Đừng để nhiễu điện từ làm gián đoạn hoạt động sản xuất của bạn. Hãy chủ động bảo vệ hệ thống với cáp tín hiệu chống nhiễu cho nhà máy chất lượng cao từ LS Sahako ngay hôm nay!
