<p>Trong ngành điện, việc đảm bảo an toàn và hiệu suất hoạt động của hệ thống là ưu tiên hàng đầu. Đặc biệt, đối với các dự án sử dụng cáp trung thế, quy trình nghiệm thu đóng vai trò then chốt, quyết định chất lượng và tuổi thọ của toàn bộ mạng lưới. LS Vina Cable & System là một trong những nhà sản xuất cáp điện hàng đầu, với các sản phẩm cáp trung thế được tin dùng rộng rãi. Tuy nhiên, việc lựa chọn cáp chất lượng thôi chưa đủ, mà còn cần phải tuân thủ nghiêm ngặt các tiêu chuẩn trong quá trình <strong>nghiệm thu cáp trung thế LS</strong> Vina.</p>
<figure class="article-img" style="margin:20px 0;text-align:center"><img alt="nghiệm thu cáp trung thế LS - hình minh họa 1" src="https://daycapdienanloc.com/img/bd9fd60d48fcbb1455c1b232bce6ae5e.webp" style="width: 600px; height: 300px;" /></figure>
<p>Bài viết này của Daycapdienanloc.com sẽ đi sâu vào quy trình <strong>nghiệm thu cáp trung thế LS</strong> Vina, từ các bước chuẩn bị, kiểm tra hiện trường, đến các thử nghiệm điện quan trọng, đồng thời làm rõ các tiêu chuẩn TCVN và IEC áp dụng. Mục tiêu là cung cấp một hướng dẫn toàn diện, giúp các kỹ sư, nhà thầu và chủ đầu tư có thể thực hiện <strong>nghiệm thu cáp trung thế LS</strong> Vina một cách chính xác, đảm bảo an toàn, độ tin cậy và hiệu quả cho hệ thống điện.</p>
<div class="toc">
<h2>Mục Lục</h2>
<ul>
<li><a href="#tong_quan_cap_trung_the_ls">1. Tổng Quan Về Cáp Trung Thế LS Vina</a></li>
<li><a href="#tam_quan_trong_nghiem_thu">2. Tầm Quan Trọng Của Nghiệm Thu Cáp Trung Thế</a></li>
<li><a href="#tieu_chuan_ap_dung">3. Các Tiêu Chuẩn Áp Dụng Trong Nghiệm Thu Cáp Trung Thế LS Vina</a>
<ul>
<li><a href="#tcvn_ap_dung">3.1. Tiêu Chuẩn Quốc Gia Việt Nam (TCVN)</a></li>
<li><a href="#iec_ap_dung">3.2. Tiêu Chuẩn Quốc Tế IEC</a></li>
<li><a href="#su_hai_hoa">3.3. Sự Hài Hòa Giữa TCVN và IEC</a></li>
</ul>
</li>
<li><a href="#quy_trinh_nghiem_thu">4. Quy Trình Nghiệm Thu Cáp Trung Thế LS Vina Chi Tiết</a>
<ul>
<li><a href="#giai_doan_1_chuan_bi">4.1. Giai Đoạn 1: Chuẩn Bị Nghiệm Thu</a></li>
<li><a href="#giai_doan_2_kiem_tra_ngoai_lap_dat">4.2. Giai Đoạn 2: Kiểm Tra Ngoại Quan và Lắp Đặt</a></li>
<li><a href="#giai_doan_3_thu_nghiem_dien">4.3. Giai Đoạn 3: Các Thử Nghiệm Điện Quan Trọng</a>
<ul>
<li><a href="#thu_nghiem_dien_tro_cach_dien">4.3.1. Thử Nghiệm Điện Trở Cách Điện (IR Test)</a></li>
<li><a href="#thu_nghiem_phong_dien_cuc_bo">4.3.2. Thử Nghiệm Phóng Điện Cục Bộ (PD Test)</a></li>
<li><a href="#thu_nghiem_dien_ap_xoay_chieu">4.3.3. Thử Nghiệm Điện Áp Xoay Chiều Tần Số Công Nghiệp (AC Hipot Test)</a></li>
<li><a href="#thu_nghiem_dien_ap_mot_chieu">4.3.4. Thử Nghiệm Điện Áp Một Chiều (DC Hipot Test)</a></li>
<li><a href="#thu_nghiem_vo_boc">4.3.5. Thử Nghiệm Vỏ Bọc Ngoài (Sheath Test)</a></li>
<li><a href="#thu_nghiem_dien_tro_ruot_dan">4.3.6. Thử Nghiệm Điện Trở Một Chiều Của Ruột Dẫn</a></li>
<li><a href="#thu_nghiem_vlf">4.3.7. Thử Nghiệm Điện Áp Tần Số Rất Thấp (VLF Test)</a></li>
</ul>
</li>
<li><a href="#giai_doan_4_danh_gia_bien_ban">4.4. Giai Đoạn 4: Đánh Giá Kết Quả và Lập Biên Bản Nghiệm Thu</a></li>
</ul>
</li>
<li><a href="#yeu_cau_ky_thuat_an_toan">5. Yêu Cầu Kỹ Thuật và An Toàn Trong Nghiệm Thu Cáp Trung Thế</a></li>
<li><a href="#loi_ich_nghiem_thu">6. Lợi Ích Của Việc Nghiệm Thu Cáp Trung Thế Chuẩn Xác</a></li>
<li><a href="#tai_sao_chon_daycapdienanloc">7. Tại Sao Chọn Daycapdienanloc.com cho Cáp LS Vina và Dịch Vụ Nghiệm Thu?</a></li>
<li><a href="#ket_luan">8. Kết Luận</a></li>
<li><a href="#faq">9. Câu Hỏi Thường Gặp (FAQ)</a></li>
</ul>
</div>
<figure class="article-img" style="margin:20px 0;text-align:center"><img alt="nghiệm thu cáp trung thế LS - hình minh họa 2" src="https://daycapdienanloc.com/img/86ba9be3024dacc1f8201181b741c706.webp" style="width: 600px; height: 300px;" /></figure>
<h2 id="tong_quan_cap_trung_the_ls">1. Tổng Quan Về Cáp Trung Thế LS Vina</h2>
<p>Cáp trung thế là loại cáp điện được sử dụng để truyền tải điện năng ở mức điện áp từ 1kV đến 36kV, đóng vai trò cầu nối quan trọng giữa hệ thống truyền tải cao thế và mạng lưới phân phối hạ thế. Chúng thường được ứng dụng trong các nhà máy, khu công nghiệp, khu dân cư lớn, và các dự án cơ sở hạ tầng. Cáp trung thế của LS Vina, một liên doanh giữa Hàn Quốc và Việt Nam, nổi tiếng về chất lượng, độ bền và khả năng hoạt động ổn định trong nhiều điều kiện môi trường khắc nghiệt.</p>
<figure class="article-img" style="margin:20px 0;text-align:center"><img alt="nghiệm thu cáp trung thế LS - hình minh họa 3" src="https://daycapdienanloc.com/img/5ffdbc34c6b9edc26eeb0daabab00184.webp" style="width: 600px; height: 300px;" /></figure>
<p>Các sản phẩm cáp trung thế LS Vina thường được sản xuất với lõi đồng hoặc nhôm, cách điện XLPE (Cross-linked Polyethylene) và vỏ bọc PVC hoặc PE, đáp ứng các yêu cầu kỹ thuật cao nhất. Sự đa dạng về chủng loại, tiết diện và cấp điện áp (ví dụ: cáp 24kV, 36kV) giúp cáp LS Vina phù hợp với nhiều ứng dụng khác nhau, từ cáp ngầm trung thế trong đô thị đến cáp treo trên không ở khu vực nông thôn.</p>
<div class="image-container"> </div>
<figcaption>Cáp trung thế LS Vina được tin dùng trong nhiều dự án điện.</figcaption>
<h2 id="tam_quan_trong_nghiem_thu">2. Tầm Quan Trọng Của Nghiệm Thu Cáp Trung Thế</h2>
<p>Quá trình <strong>nghiệm thu cáp trung thế LS</strong> Vina không chỉ là một thủ tục hành chính mà còn là một bước kiểm tra chất lượng quan trọng, mang lại nhiều lợi ích thiết yếu:</p>
<ul>
<li><strong>Đảm bảo an toàn:</strong> Phát hiện sớm các lỗi cách điện, hỏng hóc trong quá trình sản xuất, vận chuyển hoặc lắp đặt, ngăn ngừa nguy cơ sự cố, chập cháy, giật điện gây nguy hiểm cho người và tài sản.</li>
<li><strong>Tối ưu hiệu suất và độ tin cậy:</strong> Cáp được nghiệm thu đạt chuẩn sẽ hoạt động ổn định, giảm thiểu tổn thất điện năng và nguy cơ gián đoạn cung cấp điện, đặc biệt quan trọng với các hệ thống yêu cầu độ tin cậy cao.</li>
<li><strong>Kéo dài tuổi thọ hệ thống:</strong> Việc phát hiện và khắc phục các điểm yếu ngay từ đầu giúp cáp và toàn bộ hệ thống điện hoạt động bền bỉ hơn, giảm chi phí bảo trì, sửa chữa trong tương lai.</li>
<li><strong>Tuân thủ quy định pháp luật:</strong> Đảm bảo công trình tuân thủ các tiêu chuẩn kỹ thuật quốc gia (TCVN) và quốc tế (IEC), tránh các rủi ro pháp lý và tranh chấp sau này.</li>
<li><strong>Minh bạch và trách nhiệm:</strong> Biên bản nghiệm thu cáp trung thế cung cấp bằng chứng rõ ràng về chất lượng công trình, phân định trách nhiệm giữa các bên liên quan (nhà sản xuất, nhà thầu, chủ đầu tư).</li>
</ul>
<h2 id="tieu_chuan_ap_dung">3. Các Tiêu Chuẩn Áp Dụng Trong Nghiệm Thu Cáp Trung Thế LS Vina</h2>
<p>Việc <strong>nghiệm thu cáp trung thế LS</strong> Vina phải dựa trên các tiêu chuẩn kỹ thuật rõ ràng để đảm bảo tính khách quan và chính xác. Tại Việt Nam, các tiêu chuẩn quốc gia (TCVN) và tiêu chuẩn quốc tế (IEC) là hai bộ tiêu chuẩn chính được áp dụng.</p>
<figure class="article-img" style="margin:20px 0;text-align:center"><img alt="nghiệm thu cáp trung thế LS - hình minh họa 4" src="https://daycapdienanloc.com/img/4aa2b0d5770a7f68d8d63bdf1bd516e7.webp" style="width: 600px; height: 300px;" /></figure>
<h3 id="tcvn_ap_dung">3.1. Tiêu Chuẩn Quốc Gia Việt Nam (TCVN)</h3>
<p>Các tiêu chuẩn TCVN được Bộ Khoa học và Công nghệ ban hành, dựa trên các tiêu chuẩn quốc tế nhưng có sự điều chỉnh để phù hợp với điều kiện khí hậu, kinh tế và kỹ thuật của Việt Nam. Một số TCVN quan trọng liên quan đến <strong>nghiệm thu cáp trung thế</strong> và <strong>tiêu chuẩn cáp 24kV</strong> bao gồm:</p>
<ul>
<li><strong>TCVN 5935-1:2013 (IEC 60502-1:2004):</strong> Cáp điện có cách điện ép đùn và phụ kiện dùng cho điện áp danh định từ 1 kV (Um = 1,2 kV) đến 30 kV (Um = 36 kV) - Phần 1: Cáp có điện áp danh định từ 1 kV (Um = 1,2 kV) và 3 kV (Um = 3,6 kV).</li>
<li><strong>TCVN 5935-2:2013 (IEC 60502-2:2005):</strong> Cáp điện có cách điện ép đùn và phụ kiện dùng cho điện áp danh định từ 1 kV (Um = 1,2 kV) đến 30 kV (Um = 36 kV) - Phần 2: Cáp có điện áp danh định từ 6 kV (Um = 7,2 kV) đến 30 kV (Um = 36 kV). Đây là tiêu chuẩn chính cho cáp trung thế.</li>
<li><strong>TCVN 7997:2009 (IEC 60840:2004):</strong> Cáp điện có cách điện ép đùn và phụ kiện dùng cho điện áp danh định trên 30 kV (Um = 36 kV) đến 150 kV (Um = 170 kV) - Phương pháp thử.</li>
<li><strong>TCVN 9207:2012 (IEC 61232:1993):</strong> Thử nghiệm điện áp xoay chiều tần số công nghiệp.</li>
<li><strong>TCVN 9385:2012:</strong> Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống. (Liên quan đến an toàn hệ thống điện tổng thể).</li>
</ul>
<p>Việc áp dụng các TCVN này giúp đảm bảo <strong>yêu cầu kỹ thuật nghiệm thu cáp trung thế LS Vina</strong> phù hợp với quy định pháp luật Việt Nam và điều kiện vận hành trong nước.</p>
<h3 id="iec_ap_dung">3.2. Tiêu Chuẩn Quốc Tế IEC</h3>
<p>IEC (International Electrotechnical Commission) là tổ chức tiêu chuẩn hóa quốc tế hàng đầu về điện và điện tử. Các tiêu chuẩn IEC được chấp nhận rộng rãi trên toàn cầu và thường là cơ sở để xây dựng các tiêu chuẩn quốc gia, bao gồm cả TCVN. Đối với <strong>nghiệm thu cáp trung thế LS Vina theo IEC</strong>, các tiêu chuẩn chính bao gồm:</p>
<ul>
<li><strong>IEC 60502-1, IEC 60502-2:</strong> Tương tự như TCVN 5935, đây là các tiêu chuẩn cơ bản cho cáp điện cách điện ép đùn từ 1kV đến 36kV. Chúng quy định cấu tạo, vật liệu và các phương pháp thử nghiệm điển hình.</li>
<li><strong>IEC 60840:</strong> Cáp điện cách điện ép đùn và phụ kiện cho điện áp danh định trên 30 kV (Um = 36 kV) đến 150 kV (Um = 170 kV) – Phương pháp thử.</li>
<li><strong>IEC 60228:</strong> Ruột dẫn của cáp cách điện. (Quy định về vật liệu và kích thước ruột dẫn).</li>
<li><strong>IEC 60332:</strong> Các thử nghiệm đối với cáp điện và cáp quang trong điều kiện cháy. (Liên quan đến khả năng chống cháy của cáp).</li>
<li><strong>IEC 60060-1:</strong> Kỹ thuật thử nghiệm điện áp cao – Phần 1: Định nghĩa chung và yêu cầu thử nghiệm. (Quy định chung về các thử nghiệm điện áp cao).</li>
<li><strong>IEC 60270:</strong> Kỹ thuật thử nghiệm điện áp cao – Đo phóng điện cục bộ. (Tiêu chuẩn cụ thể cho thử nghiệm PD).</li>
<li><strong>IEC 60885:</strong> Phương pháp thử nghiệm điện đối với cáp và phụ kiện cáp cách điện ép đùn có điện áp danh định từ 1 kV đến 30 kV.</li>
</ul>
<div class="image-container"> </div>

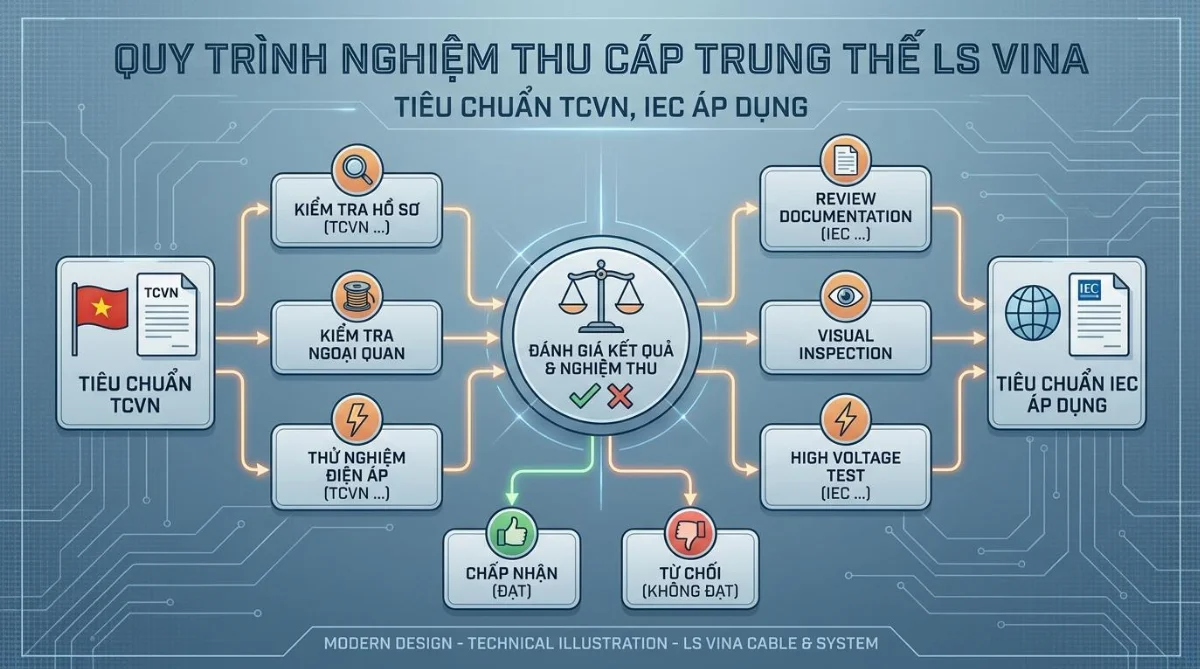

<figcaption>Tuân thủ TCVN và IEC là yếu tố cốt lõi trong nghiệm thu cáp trung thế.</figcaption>
<h3 id="su_hai_hoa">3.3. Sự Hài Hòa Giữa TCVN và IEC</h3>
<p>Phần lớn các TCVN về cáp điện đều được xây dựng trên cơ sở hài hòa với các tiêu chuẩn IEC tương ứng. Điều này có nghĩa là khi áp dụng TCVN, chúng ta cũng đang gián tiếp tuân thủ các nguyên tắc và yêu cầu kỹ thuật của IEC. Tuy nhiên, có thể có một số điểm khác biệt nhỏ hoặc bổ sung để phù hợp với điều kiện đặc thù của Việt Nam. Do đó, việc tham chiếu cả hai bộ tiêu chuẩn trong <strong>quy trình nghiệm thu cáp trung thế LS Vina theo TCVN</strong> và IEC là cách tiếp cận tốt nhất để đảm bảo chất lượng và tính pháp lý cho dự án.</p>

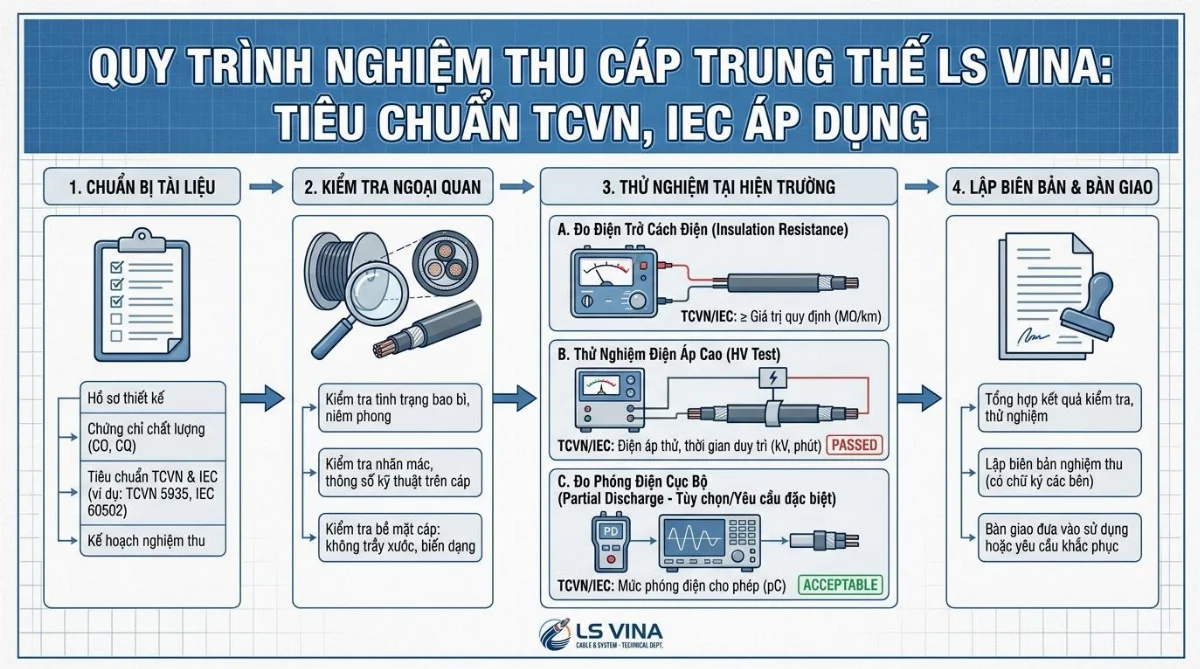

<h2 id="quy_trinh_nghiem_thu">4. Quy Trình Nghiệm Thu Cáp Trung Thế LS Vina Chi Tiết</h2>
<p><strong>Các bước nghiệm thu cáp trung thế LS Vina</strong> cần được thực hiện một cách bài bản, khoa học, từ khâu chuẩn bị đến thực hiện các thử nghiệm và lập biên bản. Dưới đây là <strong>hướng dẫn nghiệm thu cáp trung thế LS Vina</strong> chi tiết.</p>
<h3 id="giai_doan_1_chuan_bi">4.1. Giai Đoạn 1: Chuẩn Bị Nghiệm Thu</h3>
<p>Giai đoạn này là nền tảng quyết định sự thành công của toàn bộ quá trình <strong>nghiệm thu cáp ngầm trung thế LS Vina</strong> hoặc cáp trên không.</p>
<ul>
<li><strong>Hồ sơ kỹ thuật:</strong>
<ul>
<li>Bản vẽ thiết kế, sơ đồ tuyến cáp.</li>
<li>Chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) của cáp LS Vina và các phụ kiện (đầu cáp, hộp nối).</li>
<li>Kết quả thử nghiệm xuất xưởng (FAT - Factory Acceptance Test) của nhà sản xuất.</li>
<li>Biên bản kiểm tra vật tư đầu vào.</li>
<li>Các tiêu chuẩn áp dụng (TCVN, IEC, tiêu chuẩn nội bộ dự án).</li>
</ul>
</li>
<li><strong>Nhân lực:</strong>
<ul>
<li>Đội ngũ kỹ sư, kỹ thuật viên có chuyên môn, kinh nghiệm về cáp trung thế và thử nghiệm điện.</li>
<li>Có chứng chỉ an toàn lao động và được huấn luyện về quy trình nghiệm thu.</li>
</ul>
</li>
<li><strong>Thiết bị thử nghiệm:</strong>
<ul>
<li>Đảm bảo các thiết bị thử nghiệm (máy đo điện trở cách điện, thiết bị thử PD, máy thử AC/VLF Hipot, đồng hồ đo điện trở ruột dẫn...) đã được kiểm định, hiệu chuẩn hợp lệ và còn hạn sử dụng.</li>
<li>Chuẩn bị đầy đủ dụng cụ bảo hộ lao động (găng tay cách điện, ủng cách điện, sào cách điện, biển báo...).</li>
</ul>
</li>
<li><strong>Hiện trường:</strong>
<ul>
<li>Khu vực thử nghiệm phải được cách ly an toàn, có biển báo nguy hiểm.</li>
<li>Đảm bảo không có người không có nhiệm vụ tiếp cận khu vực thử.</li>
<li>Điều kiện môi trường (nhiệt độ, độ ẩm) cần được ghi nhận và đảm bảo nằm trong giới hạn cho phép của thiết bị thử nghiệm và tiêu chuẩn.</li>
</ul>
</li>
</ul>
<h3 id="giai_doan_2_kiem_tra_ngoai_lap_dat">4.2. Giai Đoạn 2: Kiểm Tra Ngoại Quan và Lắp Đặt</h3>
<p>Đây là bước đầu tiên trong <strong>checklist nghiệm thu cáp trung thế</strong> tại hiện trường.</p>
<ol>
<li><strong>Kiểm tra hồ sơ giao hàng và vật tư:</strong>
<ul>
<li>Đối chiếu số lượng, chủng loại, tiết diện, cấp điện áp của cáp LS Vina và phụ kiện với phiếu xuất kho, hợp đồng.</li>
<li>Kiểm tra nhãn mác, thông tin trên cuộn cáp có trùng khớp với CO/CQ không.</li>
</ul>
</li>
<li><strong>Kiểm tra tình trạng cuộn cáp:</strong>
<ul>
<li>Cuộn cáp phải nguyên vẹn, không bị biến dạng, gãy nứt.</li>
<li>Dây cáp trên cuộn phải được quấn đều, không bị lỏng lẻo hay hư hại vỏ bọc.</li>
</ul>
</li>
<li><strong>Kiểm tra ngoại quan sau khi kéo rải và lắp đặt:</strong>
<ul>
<li>Đường đi của cáp phải đúng theo bản vẽ thiết kế.</li>
<li>Cáp không bị trầy xước, đứt gãy, biến dạng trong quá trình kéo rải.</li>
<li>Bán kính uốn cong của cáp phải đúng quy định của nhà sản xuất (thường là 15D - 20D đối với cáp có giáp, 12D - 15D đối với cáp không giáp, trong đó D là đường kính ngoài của cáp).</li>
<li>Kiểm tra chất lượng thi công đầu cáp và hộp nối: đảm bảo kín khít, đúng kỹ thuật, không có vết nứt, bavia, vật lạ.</li>
<li>Kiểm tra hệ thống đỡ cáp, thang máng cáp, ống bảo vệ cáp đã được lắp đặt chắc chắn, đúng quy cách.</li>
<li>Kiểm tra hệ thống tiếp địa của vỏ bọc kim loại và giáp bảo vệ cáp (nếu có) đã được đấu nối đúng kỹ thuật.</li>
</ul>
</li>
</ol>
<h3 id="giai_doan_3_thu_nghiem_dien">4.3. Giai Đoạn 3: Các Thử Nghiệm Điện Quan Trọng</h3>
<p>Đây là phần cốt lõi của <strong>quy trình nghiệm thu cáp trung thế LS Vina</strong>, đòi hỏi độ chính xác cao và tuân thủ chặt chẽ các <strong>tiêu chuẩn TCVN áp dụng cho nghiệm thu cáp trung thế</strong> và IEC.</p>
<h4 id="thu_nghiem_dien_tro_cach_dien">4.3.1. Thử Nghiệm Điện Trở Cách Điện (IR Test)</h4>
<ul>
<li><strong>Mục đích:</strong> Đo khả năng cách điện của lớp cách điện giữa ruột dẫn và vỏ bọc/đất, hoặc giữa các ruột dẫn với nhau. Phát hiện các hư hỏng lớn về cách điện.</li>
<li><strong>Thiết bị:</strong> Megohmmeter (Mega Ohm Tester) có điện áp thử phù hợp (ví dụ: 5kV, 10kV).</li>
<li><strong>Tiêu chuẩn áp dụng:</strong> Thường tham chiếu TCVN hoặc tiêu chuẩn nhà sản xuất. Giá trị điện trở cách điện phải đạt tối thiểu theo quy định (thường là > 100 MΩ, hoặc cao hơn nhiều tùy cấp điện áp).</li>
<li><strong>Lưu ý:</strong> Thực hiện trước khi thử nghiệm điện áp cao. Kết quả bị ảnh hưởng bởi nhiệt độ và độ ẩm.</li>
</ul>
<h4 id="thu_nghiem_phong_dien_cuc_bo">4.3.2. Thử Nghiệm Phóng Điện Cục Bộ (Partial Discharge - PD Test)</h4>
<ul>
<li><strong>Mục đích:</strong> Phát hiện các khuyết tật nhỏ trong lớp cách điện mà có thể không được phát hiện bởi thử nghiệm điện trở cách điện hoặc thử điện áp tần số công nghiệp. PD là nguyên nhân chính gây lão hóa và phá hủy cách điện theo thời gian.</li>
<li><strong>Thiết bị:</strong> Hệ thống đo phóng điện cục bộ chuyên dụng.</li>
<li><strong>Tiêu chuẩn áp dụng:</strong> IEC 60270, TCVN 9207 (tham khảo). Giá trị PD đo được phải nhỏ hơn ngưỡng cho phép (thường là < 10 pC - picoCoulomb ở điện áp vận hành danh định).</li>
<li><strong>Lưu ý:</strong> Đây là thử nghiệm rất quan trọng đối với cáp trung thế hiện đại, đặc biệt là cáp XLPE. Môi trường thử nghiệm phải sạch nhiễu điện từ.</li>
</ul>
<div class="image-container"> </div>
<figcaption>Thử nghiệm phóng điện cục bộ là yếu tố then chốt trong nghiệm thu cáp điện.</figcaption>
<h4 id="thu_nghiem_dien_ap_xoay_chieu">4.3.3. Thử Nghiệm Điện Áp Xoay Chiều Tần Số Công Nghiệp (AC Hipot Test)</h4>
<ul>
<li><strong>Mục đích:</strong> Kiểm tra khả năng chịu đựng điện áp cao của lớp cách điện trong điều kiện vận hành bình thường và quá áp ngắn hạn.</li>
<li><strong>Thiết bị:</strong> Máy thử điện áp xoay chiều (AC Hipot Tester) có khả năng tạo ra điện áp thử theo yêu cầu.</li>
<li><strong>Tiêu chuẩn áp dụng:</strong> IEC 60502-2, TCVN 5935-2, IEC 60060-1. Điện áp thử và thời gian duy trì được quy định cụ thể trong tiêu chuẩn (ví dụ: 2U0 hoặc 2.5U0 trong 5-15 phút, với U0 là điện áp pha-đất danh định).</li>
<li><strong>Lưu ý:</strong> Đây là một thử nghiệm phá hủy, có thể gây hỏng cáp nếu có khuyết tật nghiêm trọng. Cần thực hiện cẩn thận.</li>
</ul>
<h4 id="thu_nghiem_dien_ap_mot_chieu">4.3.4. Thử Nghiệm Điện Áp Một Chiều (DC Hipot Test)</h4>
<ul>
<li><strong>Mục đích:</strong> Trước đây thường dùng để kiểm tra cách điện, nhưng hiện nay không khuyến khích sử dụng cho cáp cách điện XLPE hiện đại.</li>
<li><strong>Lý do hạn chế:</strong> Điện áp một chiều có thể tạo ra các điện tích không gian (space charges) bên trong lớp cách điện XLPE, làm suy yếu cách điện và gây lão hóa sớm, tiềm ẩn nguy cơ sự cố sau này.</li>
<li><strong>Khuyến nghị:</strong> Thay thế bằng thử nghiệm VLF (Very Low Frequency) hoặc AC Hipot Test cho cáp XLPE.</li>
</ul>
<h4 id="thu_nghiem_vo_boc">4.3.5. Thử Nghiệm Vỏ Bọc Ngoài (Sheath Test)</h4>
<ul>
<li><strong>Mục đích:</strong> Kiểm tra tính toàn vẹn của lớp vỏ bọc ngoài cáp, đảm bảo không bị thủng, rách, bảo vệ lớp cách điện chính khỏi ẩm ướt và các tác động cơ học.</li>
<li><strong>Thiết bị:</strong> Máy thử điện áp một chiều (DC Megohmmeter) hoặc máy thử vỏ bọc chuyên dụng.</li>
<li><strong>Tiêu chuẩn áp dụng:</strong> IEC 60502-2, TCVN 5935-2. Điện áp thử thường là 5kV - 10kV DC trong 1 phút, hoặc điện áp cao hơn tùy theo tiêu chuẩn và cấp điện áp cáp. Dòng rò phải nằm trong giới hạn cho phép.</li>
<li><strong>Lưu ý:</strong> Rất quan trọng đối với <strong>nghiệm thu cáp ngầm trung thế LS Vina</strong> để chống lại sự xâm nhập của nước.</li>
</ul>
<h4 id="thu_nghiem_dien_tro_ruot_dan">4.3.6. Thử Nghiệm Điện Trở Một Chiều Của Ruột Dẫn</h4>
<ul>
<li><strong>Mục đích:</strong> Kiểm tra chất lượng ruột dẫn, đảm bảo không có mối nối lỏng lẻo hoặc lỗi vật liệu gây tăng điện trở, dẫn đến tổn thất điện năng và quá nhiệt.</li>
<li><strong>Thiết bị:</strong> Cầu đo điện trở thấp (micro-ohmmeter).</li>
<li><strong>Tiêu chuẩn áp dụng:</strong> IEC 60228, TCVN 5935-2. Giá trị đo được phải nằm trong giới hạn cho phép của tiêu chuẩn, thường là rất nhỏ (micro-ohm/mét).</li>
</ul>
<h4 id="thu_nghiem_vlf">4.3.7. Thử Nghiệm Điện Áp Tần Số Rất Thấp (VLF Test)</h4>
<ul>
<li><strong>Mục đích:</strong> Là phương pháp thử nghiệm điện áp tại hiện trường hiệu quả cho cáp XLPE. VLF (Very Low Frequency) sử dụng điện áp xoay chiều tần số rất thấp (0.1 Hz) để kiểm tra cách điện.</li>
<li><strong>Thiết bị:</strong> Máy thử VLF Hipot chuyên dụng.</li>
<li><strong>Tiêu chuẩn áp dụng:</strong> IEEE 400.2 (đối với cáp ngầm trung thế), IEC 60502-2 (tham khảo). Điện áp và thời gian thử nghiệm được quy định rõ ràng.</li>
<li><strong>Lưu ý:</strong> VLF được coi là giải pháp thay thế an toàn và hiệu quả hơn DC Hipot Test cho cáp XLPE, giúp phát hiện khuyết tật mà không gây lão hóa cách điện.</li>
</ul>
<h3 id="giai_doan_4_danh_gia_bien_ban">4.4. Giai Đoạn 4: Đánh Giá Kết Quả và Lập Biên Bản Nghiệm Thu</h3>
<p>Sau khi hoàn tất các thử nghiệm, các kỹ sư sẽ tiến hành đánh giá toàn diện:</p>
<ol>
<li><strong>Phân tích kết quả:</strong> So sánh tất cả các giá trị đo được với các tiêu chuẩn TCVN, IEC và yêu cầu kỹ thuật của dự án.</li>
<li><strong>Xử lý sai sót:</strong> Nếu có bất kỳ thông số nào không đạt yêu cầu, cần phải xác định nguyên nhân và đưa ra phương án khắc phục (sửa chữa, thay thế, thử nghiệm lại).</li>
<li><strong>Lập biên bản nghiệm thu:</strong> Biên bản nghiệm thu cáp trung thế LS Vina phải ghi rõ:
<ul>
<li>Thông tin dự án, ngày tháng, địa điểm.</li>
<li>Danh sách thành phần tham gia nghiệm thu.</li>
<li>Thông tin chi tiết về cáp (chủng loại, số lượng, chiều dài, nhà sản xuất, số serial).</li>
<li>Danh sách các thử nghiệm đã thực hiện và kết quả cụ thể.</li>
<li>Kết luận: "Đạt yêu cầu" hoặc "Không đạt yêu cầu" và các khuyến nghị (nếu có).</li>
<li>Chữ ký xác nhận của các bên liên quan (đại diện chủ đầu tư, nhà thầu, đơn vị giám sát, đơn vị thử nghiệm).</li>
</ul>
</li>
</ol>
<div class="highlight">
<p><strong>Quan trọng:</strong> Một <strong>biên bản nghiệm thu cáp trung thế LS Vina</strong> đầy đủ và chính xác là bằng chứng pháp lý quan trọng cho chất lượng công trình, đồng thời là cơ sở cho các công tác bảo hành, bảo trì sau này.</p>
</div>
<h2 id="yeu_cau_ky_thuat_an_toan">5. Yêu Cầu Kỹ Thuật và An Toàn Trong Nghiệm Thu Cáp Trung Thế</h2>
<p>Để đảm bảo quá trình nghiệm thu diễn ra an toàn và hiệu quả, cần tuân thủ các yêu cầu sau:</p>
<ul>
<li><strong>An toàn điện:</strong> Luôn tuân thủ các quy tắc an toàn điện, bao gồm cô lập nguồn điện, tiếp địa đầy đủ, sử dụng thiết bị bảo hộ cá nhân (PPE) phù hợp.</li>
<li><strong>Kiểm tra thiết bị:</strong> Đảm bảo tất cả thiết bị thử nghiệm được hiệu chuẩn định kỳ và kiểm tra trước khi sử dụng.</li>
<li><strong>Nhân sự:</strong> Chỉ những người có trình độ chuyên môn, được huấn luyện về an toàn và quy trình mới được phép thực hiện thử nghiệm.</li>
<li><strong>Điều kiện môi trường:</strong> Tránh thực hiện thử nghiệm trong điều kiện thời tiết xấu (mưa, ẩm ướt cao, sương mù) hoặc khi có nguy cơ sét đánh.</li>
<li><strong>Ghi chép:</strong> Ghi chép đầy đủ và chính xác tất cả các thông số, kết quả thử nghiệm, điều kiện môi trường.</li>
</ul>
<h2 id="loi_ich_nghiem_thu">6. Lợi Ích Của Việc Nghiệm Thu Cáp Trung Thế Chuẩn Xác</h2>
<p>Việc đầu tư thời gian và nguồn lực vào một quy trình <strong>nghiệm thu cáp trung thế LS</strong> Vina chuẩn xác mang lại những lợi ích vượt trội:</p>
<ul>
<li><strong>Giảm thiểu rủi ro sự cố:</strong> Phát hiện sớm các khuyết tật giúp ngăn chặn các sự cố nghiêm trọng, bảo vệ tài sản và tính mạng con người.</li>
<li><strong>Tăng tuổi thọ hệ thống:</strong> Đảm bảo cáp hoạt động trong điều kiện tối ưu, kéo dài vòng đời sử dụng, giảm chi phí thay thế.</li>
<li><strong>Tiết kiệm chi phí vận hành, bảo trì:</strong> Hệ thống ổn định giúp giảm thiểu thời gian ngừng hoạt động và chi phí sửa chữa đột xuất.</li>
<li><strong>Nâng cao uy tín dự án:</strong> Một công trình được nghiệm thu kỹ lưỡng, đạt chuẩn sẽ khẳng định chất lượng và năng lực của chủ đầu tư cũng như nhà thầu.</li>
<li><strong>Dễ dàng trong công tác bảo hành, bảo trì:</strong> Hồ sơ nghiệm thu chi tiết là căn cứ quan trọng cho các hoạt động bảo hành và bảo trì định kỳ sau này.</li>
</ul>
<div class="image-container"> </div>
<figcaption>Nghiệm thu cáp trung thế chuẩn xác đảm bảo hiệu suất và an toàn lâu dài.</figcaption>
<h2 id="tai_sao_chon_daycapdienanloc">7. Tại Sao Chọn Daycapdienanloc.com cho Cáp LS Vina và Dịch Vụ Nghiệm Thu?</h2>
<p>Daycapdienanloc.com tự hào là đối tác tin cậy cung cấp các sản phẩm cáp điện chất lượng cao, đặc biệt là cáp trung thế LS Vina chính hãng. Chúng tôi không chỉ cung cấp sản phẩm mà còn đồng hành cùng quý khách hàng trong toàn bộ quá trình triển khai dự án, bao gồm cả dịch vụ tư vấn và hỗ trợ <strong>nghiệm thu cáp trung thế LS</strong> Vina.</p>
<ul>
<li><strong>Sản phẩm chính hãng:</strong> Cam kết cung cấp 100% cáp LS Vina chính hãng, có đầy đủ CO, CQ, đảm bảo chất lượng từ nhà sản xuất.</li>
<li><strong>Chuyên môn sâu rộng:</strong> Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về cáp trung thế và các tiêu chuẩn TCVN, IEC.</li>
<li><strong>Tư vấn chuyên nghiệp:</strong> Hỗ trợ tư vấn về <strong>quy trình nghiệm thu cáp trung thế LS Vina theo TCVN</strong>, các yêu cầu kỹ thuật và giải pháp tối ưu cho từng dự án.</li>
<li><strong>Dịch vụ toàn diện:</strong> Ngoài cung cấp cáp, chúng tôi còn có thể hỗ trợ quý khách hàng kết nối với các đối tác cung cấp dịch vụ thử nghiệm điện uy tín, đảm bảo quá trình nghiệm thu diễn ra suôn sẻ và chính xác.</li>
<li><strong>Giá cả cạnh tranh:</strong> Mang đến giải pháp tối ưu với mức giá hợp lý nhất, giúp khách hàng tiết kiệm chi phí mà vẫn đảm bảo chất lượng.</li>
</ul>
<h2 id="ket_luan">8. Kết Luận</h2>
<p>Quy trình <strong>nghiệm thu cáp trung thế LS</strong> Vina là một công đoạn không thể thiếu và cực kỳ quan trọng đối với bất kỳ dự án điện nào. Việc tuân thủ nghiêm ngặt các <strong>tiêu chuẩn TCVN áp dụng cho nghiệm thu cáp trung thế</strong> và IEC, cùng với việc thực hiện đầy đủ các thử nghiệm điện cần thiết, không chỉ đảm bảo an toàn, hiệu suất và độ tin cậy cho hệ thống điện mà còn góp phần kéo dài tuổi thọ của tài sản.</p>
<p>Với sự phát triển không ngừng của công nghệ và yêu cầu ngày càng cao về chất lượng, việc nắm vững và áp dụng đúng <strong>các bước nghiệm thu cáp trung thế LS Vina</strong> là chìa khóa để xây dựng một hạ tầng điện vững chắc. Daycapdienanloc.com luôn sẵn sàng đồng hành cùng quý khách hàng, cung cấp những sản phẩm cáp LS Vina chất lượng nhất và hỗ trợ đắc lực trong mọi khía cạnh của dự án, đảm bảo mọi công trình đều đạt được tiêu chuẩn cao nhất.</p>
<div class="faq-section" itemscope="" itemtype="https://schema.org/FAQPage">
<h2 id="faq">9. Câu Hỏi Thường Gặp (FAQ)</h2>
<details itemprop="mainEntity" itemscope="" itemtype="https://schema.org/Question"><summary itemprop="name">Tại sao phải nghiệm thu cáp trung thế LS Vina?</summary>
<div itemprop="acceptedAnswer" itemscope="" itemtype="https://schema.org/Answer">
<p itemprop="text">Nghiệm thu cáp trung thế LS Vina là bước bắt buộc để kiểm tra chất lượng cáp và quá trình lắp đặt, phát hiện sớm các khuyết tật tiềm ẩn. Điều này giúp đảm bảo an toàn cho con người và thiết bị, tối ưu hóa hiệu suất hoạt động, kéo dài tuổi thọ của hệ thống điện, và tuân thủ các quy định pháp luật về an toàn điện.</p>
</div>
</details>
<details itemprop="mainEntity" itemscope="" itemtype="https://schema.org/Question"><summary itemprop="name">Các tiêu chuẩn nào được áp dụng khi nghiệm thu cáp trung thế LS Vina?</summary>
<div itemprop="acceptedAnswer" itemscope="" itemtype="https://schema.org/Answer">
<p itemprop="text">Khi nghiệm thu cáp trung thế LS Vina, các tiêu chuẩn chính được áp dụng bao gồm Tiêu chuẩn Quốc gia Việt Nam (TCVN) như TCVN 5935-2:2013 và các tiêu chuẩn Quốc tế IEC như IEC 60502-2, IEC 60270, IEC 60060-1. Các tiêu chuẩn này quy định về cấu tạo, phương pháp thử nghiệm và yêu cầu kỹ thuật của cáp điện.</p>
</div>
</details>
<details itemprop="mainEntity" itemscope="" itemtype="https://schema.org/Question"><summary itemprop="name">Thử nghiệm phóng điện cục bộ (PD Test) có quan trọng không?</summary>
<div itemprop="acceptedAnswer" itemscope="" itemtype="https://schema.org/Answer">
<p itemprop="text">Rất quan trọng. Thử nghiệm phóng điện cục bộ (PD Test) là một trong những thử nghiệm quan trọng nhất đối với cáp trung thế hiện đại, đặc biệt là cáp cách điện XLPE. Nó giúp phát hiện các khuyết tật nhỏ trong lớp cách điện mà các thử nghiệm khác có thể bỏ qua, những khuyết tật này là nguyên nhân chính gây lão hóa và hỏng cách điện theo thời gian.</p>
</div>
</details>
<details itemprop="mainEntity" itemscope="" itemtype="https://schema.org/Question"><summary itemprop="name">Có nên sử dụng thử nghiệm DC Hipot cho cáp trung thế XLPE không?</summary>
<div itemprop="acceptedAnswer" itemscope="" itemtype="https://schema.org/Answer">
<p itemprop="text">Không khuyến khích. Đối với cáp trung thế cách điện XLPE hiện đại, thử nghiệm DC Hipot có thể tạo ra các điện tích không gian bên trong lớp cách điện, gây lão hóa sớm và làm suy yếu cách điện. Thay vào đó, các phương pháp thử nghiệm điện áp xoay chiều tần số công nghiệp (AC Hipot Test) hoặc điện áp tần số rất thấp (VLF Test) được khuyến nghị sử dụng vì an toàn và hiệu quả hơn.</p>
</div>
</details>
<details itemprop="mainEntity" itemscope="" itemtype="https://schema.org/Question"><summary itemprop="name">Daycapdienanloc.com có cung cấp dịch vụ nghiệm thu cáp không?</summary>
<div itemprop="acceptedAnswer" itemscope="" itemtype="https://schema.org/Answer">
<p itemprop="text">Daycapdienanloc.com không trực tiếp thực hiện dịch vụ nghiệm thu cáp. Tuy nhiên, chúng tôi cam kết cung cấp cáp trung thế LS Vina chính hãng, đạt tiêu chuẩn chất lượng cao và có đầy đủ chứng chỉ. Đồng thời, chúng tôi luôn sẵn sàng tư vấn chuyên sâu về quy trình nghiệm thu và hỗ trợ quý khách hàng kết nối với các đơn vị thử nghiệm điện uy tín, chuyên nghiệp để đảm bảo quá trình nghiệm thu diễn ra thuận lợi và chính xác nhất.</p>
</div>
</details>
</div>
<script> document.querySelectorAll('a[href^="#"]').forEach(anchor => { anchor.addEventListener('click', function (e) { e.preventDefault(); document.querySelector(this.getAttribute('href')).scrollIntoView({ behavior: 'smooth' }); }); }); </script>
