Trong mọi dự án điện, đặc biệt là các công trình sử dụng điện áp trung thế, việc đảm bảo chất lượng và an toàn của hệ thống là yếu tố sống còn. Cáp trung thế là "mạch máu" truyền tải điện năng, và việc nghiệm thu cáp trung thế Cadivi một cách bài bản, tuân thủ các tiêu chuẩn quốc gia và quốc tế là điều không thể bỏ qua. Cadivi là một trong những thương hiệu cáp điện hàng đầu tại Việt Nam, được tin dùng rộng rãi. Tuy nhiên, dù sản phẩm có chất lượng cao đến đâu, quy trình kiểm tra chất lượng trước khi đưa vào vận hành, hay còn gọi là nghiệm thu, vẫn đóng vai trò then chốt.

Bài viết này của daycapdienanloc.com sẽ đi sâu vào hướng dẫn chi tiết quy trình kiểm tra chất lượng cáp trung thế Cadivi theo TCVN 5935 và Hướng dẫn nghiệm thu cáp trung thế IEC 60502. Chúng ta sẽ cùng tìm hiểu các bước nghiệm thu cáp Cadivi trung thế, yêu cầu kỹ thuật nghiệm thu cáp trung thế Cadivi và cách lập biên bản nghiệm thu cáp trung thế Cadivi một cách chuẩn xác nhất, giúp các kỹ sư, nhà thầu và chủ đầu tư có cái nhìn toàn diện và áp dụng hiệu quả vào thực tiễn.

1. Tổng quan về Cáp Trung Thế Cadivi và Tiêu chuẩn

Cáp trung thế Cadivi là sản phẩm chủ lực của Công ty Cổ phần Dây cáp điện Việt Nam (Cadivi), một thương hiệu uy tín với hơn 45 năm kinh nghiệm. Các sản phẩm cáp trung thế của Cadivi được sản xuất theo công nghệ hiện đại, đáp ứng các yêu cầu khắt khe về truyền tải điện năng ở mức điện áp từ 1kV đến 35kV. Đặc biệt, tiêu chuẩn cáp 24kV Cadivi thường được áp dụng trong các dự án lưới điện phân phối, nhà máy công nghiệp và các tòa nhà lớn, đòi hỏi độ tin cậy cao.

Để đảm bảo chất lượng và an toàn cho hệ thống điện, việc nghiệm thu cáp trung thế Cadivi cần tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia và quốc tế. Hai tiêu chuẩn chính được áp dụng rộng rãi bao gồm:

• TCVN 5935:2018 (IEC 60502-1:2004 và IEC 60502-2:2014): Đây là tiêu chuẩn Việt Nam về cáp điện có cách điện đùn và phụ kiện dùng cho điện áp danh định từ 1kV (Um = 1,2kV) đến 30kV (Um = 36kV). Tiêu chuẩn này quy định các yêu cầu về vật liệu, cấu tạo, phương pháp thử nghiệm và yêu cầu kỹ thuật cho cáp trung thế.
• IEC 60502 (Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV)): Là tiêu chuẩn quốc tế do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành, được công nhận toàn cầu. Tiêu chuẩn này cung cấp các hướng dẫn chi tiết về thiết kế, thử nghiệm và lắp đặt cáp trung thế.

Việc áp dụng đồng thời hoặc một trong hai tiêu chuẩn này trong quá trình thử nghiệm cáp điện và nghiệm thu giúp đảm bảo rằng cáp Cadivi được lắp đặt sẽ hoạt động ổn định, an toàn và bền bỉ theo thời gian.

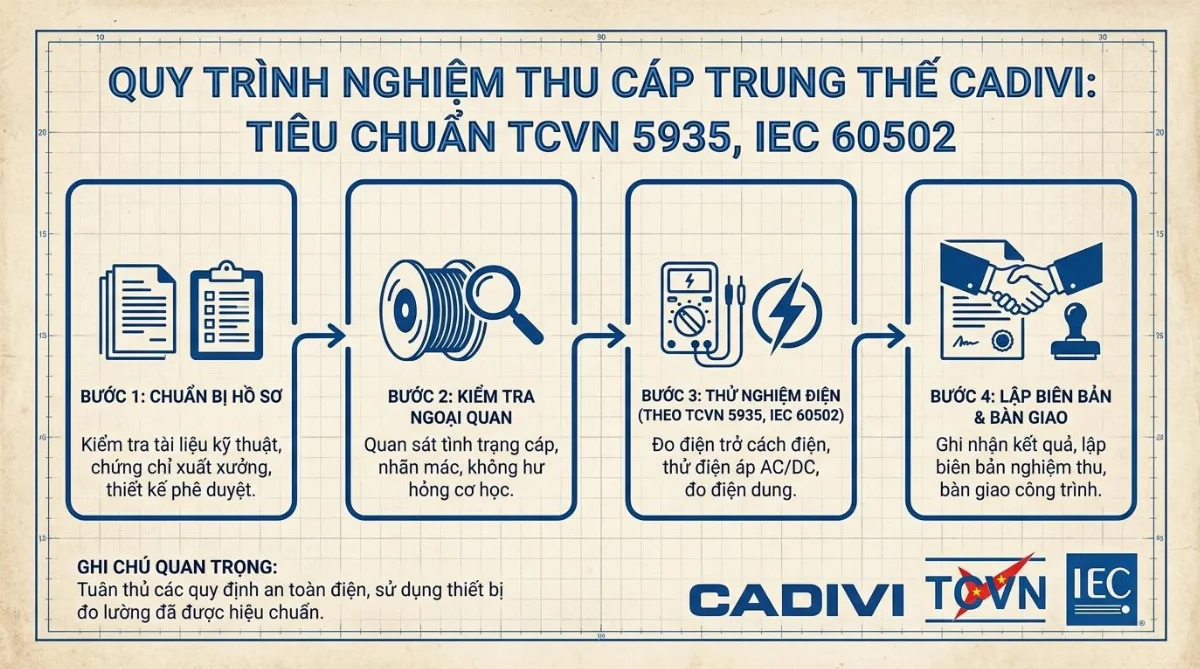

2. Giai đoạn Chuẩn bị Nghiệm thu Cáp Trung Thế Cadivi

Giai đoạn chuẩn bị là cực kỳ quan trọng, quyết định phần lớn sự thành công và hiệu quả của quá trình nghiệm thu cáp trung thế Cadivi. Một sự chuẩn bị kỹ lưỡng sẽ giúp tiết kiệm thời gian, chi phí và tránh được những sai sót không đáng có.

2.1. Kiểm tra hồ sơ, tài liệu liên quan

Trước khi bắt đầu các thử nghiệm thực tế, cần thu thập và kiểm tra toàn bộ hồ sơ, tài liệu kỹ thuật của lô cáp. Các tài liệu này bao gồm:

• Chứng chỉ xuất xưởng (Certificate of Origin - CO, Certificate of Quality - CQ): Xác nhận nguồn gốc, xuất xứ và chất lượng của cáp từ nhà sản xuất Cadivi.
• Biên bản thử nghiệm nhà máy (Factory Acceptance Test - FAT Report): Báo cáo kết quả các thử nghiệm đã được thực hiện tại nhà máy sản xuất, chứng minh cáp đã đạt các tiêu chuẩn cơ bản trước khi xuất xưởng.
• Bản vẽ kỹ thuật, sơ đồ bố trí cáp: Giúp xác định đúng loại cáp, tiết diện, chiều dài và vị trí lắp đặt.
• Các tiêu chuẩn áp dụng: Đảm bảo rằng tất cả các bên tham gia đều nắm rõ TCVN 5935 và IEC 60502 hoặc các tiêu chuẩn khác được yêu cầu bởi dự án.
• Hợp đồng mua bán, phụ lục kỹ thuật: Đối chiếu các thông số kỹ thuật đã cam kết.

2.2. Kiểm tra vật tư và tình trạng cuộn cáp

Kiểm tra số lượng, chủng loại cáp có khớp với hồ sơ đặt hàng và yêu cầu kỹ thuật của dự án hay không. Đồng thời, cần kiểm tra sơ bộ tình trạng bên ngoài của các cuộn cáp:

• Tình trạng bao bì: Đảm bảo cuộn cáp không bị hư hỏng trong quá trình vận chuyển.
• Nhãn mác: Đọc kỹ các thông tin trên nhãn mác bao gồm tên nhà sản xuất (Cadivi), loại cáp, tiết diện, điện áp danh định (ví dụ: cáp 24kV Cadivi), số lô sản xuất, ngày sản xuất.
• Tình trạng cuộn cáp: Cuộn cáp phải còn nguyên vẹn, không bị biến dạng, nứt gãy hoặc có dấu hiệu va đập. Đầu cáp phải được bịt kín bằng mũ cáp chuyên dụng để tránh ẩm ướt và tạp chất xâm nhập.

2.3. Chuẩn bị nhân lực và thiết bị thử nghiệm

Đây là một trong những yêu cầu kỹ thuật nghiệm thu cáp trung thế Cadivi quan trọng nhất. Cần có đội ngũ kỹ sư, kỹ thuật viên có kinh nghiệm và được đào tạo chuyên sâu về thử nghiệm cáp điện. Các thiết bị cần chuẩn bị bao gồm:

• Thiết bị đo điện trở cách điện (Megohmmeter): Có khả năng đo ở điện áp cao (ví dụ: 5kV, 10kV).
• Thiết bị thử nghiệm điện áp chịu đựng (AC/DC High Voltage Tester): Đảm bảo nguồn điện áp thử ổn định và chính xác.
• Thiết bị đo phóng điện cục bộ (Partial Discharge Detector): Nếu yêu cầu dự án có thử nghiệm PD.
• Thiết bị đo liên tục mạch (Multimeter): Để kiểm tra thông mạch.
• Các dụng cụ bảo hộ lao động: Găng tay cách điện, ủng cách điện, thảm cách điện, sào cách điện, biển báo an toàn.
• Các dụng cụ phụ trợ khác: Thiết bị vệ sinh cáp, vật liệu cách điện tạm thời, bộ đàm liên lạc.

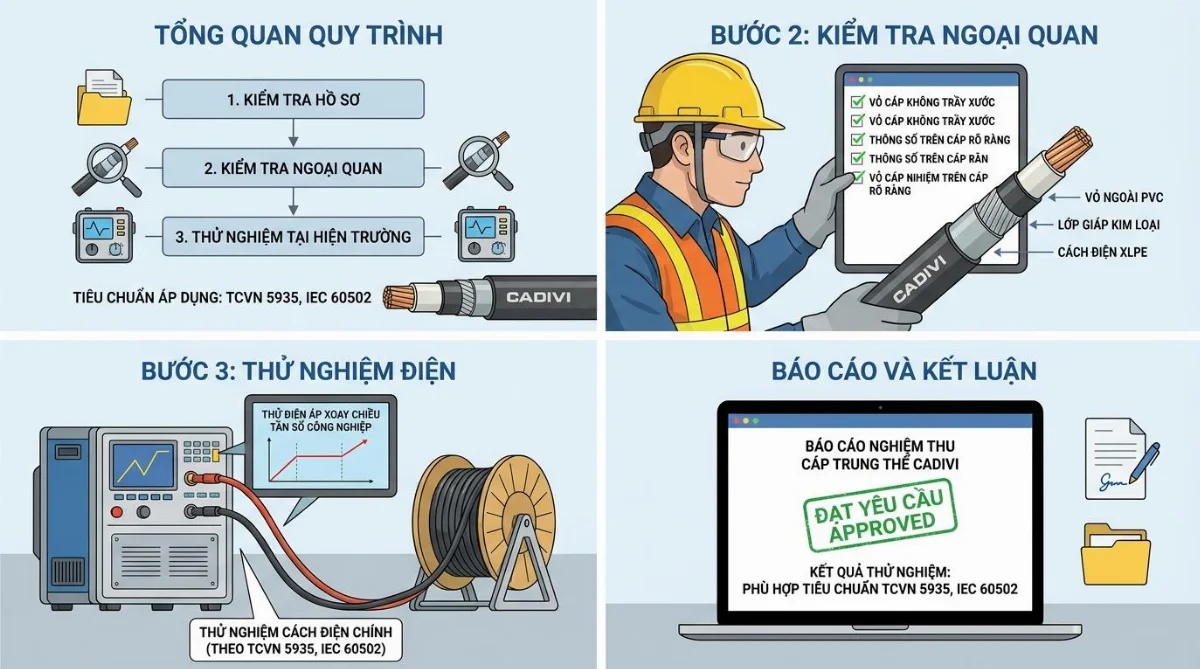

3. Các Bước Nghiệm thu Cáp Trung Thế Cadivi tại Công trường

Quá trình nghiệm thu cáp trung thế Cadivi tại công trường bao gồm nhiều bước thử nghiệm quan trọng, nhằm đánh giá toàn diện chất lượng của cáp trước khi lắp đặt và vận hành.

3.1. Kiểm tra bên ngoài và thông tin nhãn mác

Đây là bước kiểm tra trực quan đầu tiên và cơ bản nhất. Đội ngũ nghiệm thu sẽ tiến hành:

• Kiểm tra tổng thể cuộn cáp, đảm bảo không có hư hại vật lý như nứt, gãy, biến dạng vỏ bọc.
• Xác minh thông tin trên nhãn mác của Cadivi:
  • Tên nhà sản xuất: Cadivi.
  • Loại cáp: Ví dụ, CXV/DSTA/XLPE.
  • Tiết diện ruột dẫn và số lõi: Ví dụ, 1x240mm2.
  • Điện áp danh định: Ví dụ, 12/20(24)kV, phù hợp với tiêu chuẩn cáp 24kV Cadivi.
  • Số lô sản xuất, chiều dài cuộn cáp.
  • Năm sản xuất.
• Đảm bảo các đầu cáp được bịt kín bằng mũ cáp chuyên dụng, tránh ẩm và côn trùng xâm nhập.

3.2. Thử nghiệm điện trở cách điện (Insulation Resistance Test)

Thử nghiệm này nhằm đánh giá khả năng cách điện của cáp, phát hiện các khuyết tật về cách điện có thể dẫn đến sự cố. Đây là một trong những thử nghiệm cáp điện cơ bản và quan trọng nhất.

• Mục đích: Đo điện trở cách điện giữa ruột dẫn và vỏ bọc, hoặc giữa các ruột dẫn với nhau (đối với cáp nhiều lõi). Giá trị điện trở cách điện cao cho thấy chất lượng cách điện tốt.
• Thiết bị: Megohmmeter (hoặc Megger) với dải điện áp phù hợp (thường là 5kV hoặc 10kV cho cáp trung thế).
• Quy trình:
  1. Đảm bảo cáp đã được xả điện hoàn toàn và cách ly khỏi mọi nguồn điện.
  2. Làm sạch và khô các đầu cáp để tránh dòng rò bề mặt.
  3. Nối cực dương của Megohmmeter vào ruột dẫn cáp và cực âm vào vỏ bọc kim loại (hoặc màn chắn) hoặc ruột dẫn khác.
  4. Áp điện áp thử lên cáp trong khoảng thời gian quy định (thường là 1 phút hoặc 10 phút để tính chỉ số phân cực PI).
  5. Đọc và ghi lại giá trị điện trở cách điện.
• Tiêu chuẩn chấp nhận: Giá trị điện trở cách điện phải đạt mức tối thiểu quy định trong TCVN 5935 và IEC 60502 hoặc theo quy định của nhà sản xuất Cadivi. Thông thường, giá trị này phải rất lớn, thường là hàng trăm hoặc hàng ngàn MegaOhm.

3.3. Thử nghiệm điện áp chịu đựng (Withstand Voltage Test)

Thử nghiệm này còn được gọi là thử nghiệm độ bền cách điện, nhằm kiểm tra khả năng chịu đựng của cách điện cáp dưới điện áp cao hơn điện áp vận hành danh định.

• Mục đích: Phát hiện các điểm yếu trong cách điện cáp mà thử nghiệm điện trở cách điện không thể phát hiện được, chẳng hạn như các vết nứt nhỏ, lỗ hổng khí.
• Thiết bị: Thiết bị thử nghiệm cao áp AC hoặc DC. Đối với cáp trung thế, thử nghiệm AC thường được ưu tiên hơn vì nó mô phỏng sát hơn điều kiện vận hành thực tế.
• Quy trình:
  1. Đảm bảo cáp đã được cách ly và xả điện an toàn.
  2. Nối thiết bị thử nghiệm vào ruột dẫn và vỏ bọc (hoặc màn chắn).
  3. Tăng điện áp thử nghiệm từ từ đến giá trị quy định (ví dụ: 2U0 cho thử nghiệm AC, với U0 là điện áp pha-đất danh định, hoặc điện áp DC tương ứng). Đối với cáp 24kV Cadivi, điện áp thử nghiệm sẽ được quy định cụ thể trong TCVN 5935 và IEC 60502.
  4. Duy trì điện áp thử trong thời gian quy định (thường là 5-15 phút).
  5. Theo dõi dòng rò và các dấu hiệu phóng điện, đánh thủng.
• Tiêu chuẩn chấp nhận: Cáp được coi là đạt yêu cầu nếu không xảy ra hiện tượng đánh thủng cách điện, phóng điện bề mặt hoặc dòng rò vượt quá giới hạn cho phép trong suốt thời gian thử nghiệm.

3.4. Thử nghiệm phóng điện cục bộ (Partial Discharge Test - PD Test)

Thử nghiệm PD là một thử nghiệm nâng cao, thường được yêu cầu đối với các dự án có yêu cầu chất lượng rất cao hoặc các cáp quan trọng.

• Mục đích: Phát hiện và định vị các phóng điện cục bộ bên trong lớp cách điện của cáp. Phóng điện cục bộ là những phóng điện nhỏ, không gây đánh thủng ngay lập tức nhưng có thể làm suy giảm cách điện theo thời gian, dẫn đến hỏng hóc sớm.
• Thiết bị: Hệ thống đo phóng điện cục bộ chuyên dụng.
• Quy trình: Thử nghiệm được thực hiện bằng cách áp điện áp AC lên cáp và sử dụng cảm biến để phát hiện các xung điện nhỏ do phóng điện cục bộ gây ra.
• Tiêu chuẩn chấp nhận: Mức phóng điện cục bộ phải thấp hơn giới hạn cho phép theo TCVN 5935 và IEC 60502 (thường là vài pC – picoCoulomb).

3.5. Kiểm tra liên tục mạch (Continuity Test)

Thử nghiệm này đơn giản nhưng cần thiết để đảm bảo không có sự đứt gãy nào trong ruột dẫn của cáp.

• Mục đích: Xác nhận tính liên tục của ruột dẫn cáp từ đầu này đến đầu kia.
• Thiết bị: Đồng hồ vạn năng (Multimeter) hoặc thiết bị đo điện trở thấp.
• Quy trình: Đo điện trở của ruột dẫn. Giá trị điện trở phải rất nhỏ, gần bằng 0 Ohm, và phải phù hợp với giá trị điện trở ruột dẫn danh định của cáp theo chiều dài.
• Tiêu chuẩn chấp nhận: Điện trở ruột dẫn phải nằm trong giới hạn cho phép theo tiêu chuẩn và thông số kỹ thuật của nhà sản xuất Cadivi.

4. Phân tích Kết quả và Lập Biên bản Nghiệm thu Cáp Trung Thế Cadivi

Sau khi hoàn tất các thử nghiệm cáp điện, bước tiếp theo là phân tích kết quả và tổng hợp vào biên bản nghiệm thu cáp trung thế Cadivi.

4.1. Phân tích kết quả thử nghiệm

Tất cả các kết quả đo được (điện trở cách điện, dòng rò, phóng điện cục bộ, điện trở ruột dẫn) phải được so sánh với các yêu cầu kỹ thuật nghiệm thu cáp trung thế Cadivi đã được quy định trong TCVN 5935, IEC 60502 hoặc các tiêu chuẩn dự án. Cần có sự đánh giá khách quan và chuyên nghiệp từ đội ngũ kỹ sư.

• Trường hợp chấp nhận: Nếu tất cả các thử nghiệm đều đạt yêu cầu, cáp được coi là đủ điều kiện để lắp đặt và vận hành.
• Trường hợp không chấp nhận: Nếu có bất kỳ thử nghiệm nào không đạt, cáp cần được kiểm tra lại, hoặc loại bỏ và thay thế bằng cáp mới đạt tiêu chuẩn. Cần xác định nguyên nhân gây lỗi (do sản xuất, vận chuyển, bảo quản, hay thao tác thử nghiệm).

4.2. Lập Biên bản Nghiệm thu Cáp Trung Thế Cadivi

Biên bản nghiệm thu là tài liệu pháp lý quan trọng, ghi nhận toàn bộ quá trình và kết quả nghiệm thu. Một biên bản nghiệm thu cáp trung thế Cadivi chuẩn cần bao gồm các thông tin sau:

• Thông tin dự án: Tên dự án, địa điểm, chủ đầu tư, nhà thầu.
• Thông tin cáp: Loại cáp, nhà sản xuất (Cadivi), tiết diện, điện áp, số lượng, số lô, chiều dài.
• Thành phần tham gia nghiệm thu: Đại diện chủ đầu tư, nhà thầu, đơn vị giám sát, đơn vị thi công, đơn vị thử nghiệm.
• Danh mục thiết bị thử nghiệm: Tên thiết bị, số seri, ngày hiệu chuẩn.
• Các tiêu chuẩn áp dụng: TCVN 5935, IEC 60502 và các tiêu chuẩn khác.
• Kết quả thử nghiệm chi tiết: Ghi rõ từng thử nghiệm, thông số đo được, giá trị tiêu chuẩn, và kết luận đạt/không đạt.
• Kết luận chung: Tổng hợp kết quả, xác nhận cáp có đủ điều kiện để đưa vào lắp đặt/vận hành hay không.
• Thời gian, địa điểm nghiệm thu.
• Chữ ký của các bên liên quan.

5. Tầm quan trọng của Nghiệm thu Cáp Trung Thế Cadivi đúng Tiêu chuẩn

Việc thực hiện nghiệm thu cáp trung thế Cadivi một cách nghiêm ngặt theo TCVN 5935 và IEC 60502 mang lại nhiều lợi ích to lớn:

• Đảm bảo an toàn tuyệt đối: Phát hiện sớm các lỗi tiềm ẩn trong cáp, ngăn ngừa nguy cơ sự cố cháy nổ, giật điện, bảo vệ tính mạng con người và tài sản.
• Tăng cường độ tin cậy và ổn định của hệ thống: Cáp đạt chất lượng sẽ hoạt động ổn định, giảm thiểu thời gian ngừng cấp điện do sự cố, đảm bảo hoạt động liên tục cho sản xuất và sinh hoạt.
• Kéo dài tuổi thọ thiết bị: Cáp chất lượng cao giúp hệ thống điện hoạt động hiệu quả, giảm thiểu hao mòn cho các thiết bị khác trong hệ thống.
• Giảm thiểu chi phí sửa chữa và bảo trì: Việc phát hiện lỗi từ sớm giúp tránh được các chi phí sửa chữa lớn phát sinh sau này khi cáp đã được lắp đặt và vận hành.
• Tuân thủ quy định pháp luật: Đảm bảo dự án tuân thủ các quy định, tiêu chuẩn kỹ thuật hiện hành, tránh các rắc rối pháp lý.
• Bảo vệ uy tín nhà thầu và chủ đầu tư: Thể hiện sự chuyên nghiệp, trách nhiệm và cam kết về chất lượng của các bên tham gia dự án.

6. Lợi Ích Khi Hợp Tác Cùng daycapdienanloc.com

Với kinh nghiệm nhiều năm trong lĩnh vực cung cấp và tư vấn giải pháp về dây cáp điện, daycapdienanloc.com tự hào là đối tác tin cậy của quý khách hàng. Chúng tôi không chỉ cung cấp các sản phẩm cáp điện Cadivi chính hãng, chất lượng cao, mà còn hỗ trợ tư vấn chuyên sâu về quy trình kiểm tra chất lượng cáp trung thế Cadivi theo TCVN 5935 và hướng dẫn nghiệm thu cáp trung thế IEC 60502. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ quý khách trong việc lựa chọn sản phẩm, hiểu rõ các yêu cầu kỹ thuật nghiệm thu cáp trung thế Cadivi và thực hiện thử nghiệm cáp điện một cách hiệu quả nhất. Hãy để An Lộc đồng hành cùng bạn để đảm bảo mọi dự án điện đều đạt tiêu chuẩn an toàn và chất lượng cao nhất.

7. Câu Hỏi Thường Gặp (FAQ)

8. Kết Luận

Nghiệm thu cáp trung thế Cadivi không chỉ là một thủ tục hành chính mà là một bước kiểm soát chất lượng thiết yếu, đảm bảo an toàn, độ bền và hiệu suất cho toàn bộ hệ thống điện. Việc tuân thủ chặt chẽ TCVN 5935 và IEC 60502 trong từng khâu, từ chuẩn bị đến thực hiện thử nghiệm cáp điện và lập biên bản nghiệm thu cáp trung thế Cadivi, sẽ giúp các dự án điện vận hành ổn định và bền vững. Hy vọng bài viết này đã cung cấp cho quý vị những thông tin hữu ích và toàn diện về quy trình kiểm tra chất lượng cáp trung thế Cadivi theo TCVN 5935. Hãy luôn đặt an toàn và chất lượng lên hàng đầu trong mọi công trình của bạn.
