Trong thế giới công nghiệp hiện đại, nơi mà tự động hóa và điều khiển đóng vai trò chủ chốt, cáp tín hiệu là huyết mạch không thể thiếu. Chúng đảm bảo việc truyền tải dữ liệu, thông tin điều khiển một cách chính xác và ổn định giữa các thiết bị. Tuy nhiên, việc cách chọn cáp tín hiệu LS Sahako không chỉ đơn thuần là mua một sợi cáp bất kỳ. Một lựa chọn sai lầm có thể dẫn đến suy hao tín hiệu, nhiễu loạn, thậm chí là hỏng hóc hệ thống, gây thiệt hại lớn về thời gian và chi phí.

Thương hiệu LS Sahako từ LS Cable & System là một trong những cái tên uy tín hàng đầu, được tin dùng rộng rãi nhờ chất lượng vượt trội và độ bền bỉ. Với đa dạng chủng loại, từ cáp điều khiển (cáp control) đến cáp tín hiệu chuyên dụng, LS Sahako mang đến giải pháp toàn diện cho mọi nhu cầu. Nhưng làm thế nào để chọn cáp tín hiệu LS Sahako phù hợp nhất với ứng dụng cụ thể của bạn? Bài viết này của An Lộc sẽ cung cấp một hướng dẫn chi tiết, giúp bạn hiểu rõ về các yếu tố quan trọng như số lõi, tiết diện cáp tín hiệu, và các loại vỏ bọc (vỏ PVC/LSZH), từ đó đưa ra quyết định tối ưu nhất.

1. Giới Thiệu Tổng Quan Về Cáp Tín Hiệu LS Sahako

LS Sahako là một dòng sản phẩm cáp tín hiệu và cáp điều khiển chất lượng cao của LS Cable & System, một tập đoàn hàng đầu thế giới về giải pháp cáp và điện. Các sản phẩm cáp LS Sahako được thiết kế để đáp ứng các yêu cầu khắt khe nhất của môi trường công nghiệp, từ nhà máy sản xuất, hệ thống tự động hóa đến các công trình hạ tầng phức tạp. Sự tin cậy, độ bền và khả năng truyền tải tín hiệu ổn định là những đặc tính nổi bật giúp cáp LS Sahako trở thành lựa chọn ưu tiên của nhiều kỹ sư và nhà thầu.

Việc cách chọn cáp tín hiệu LS Sahako đúng đắn không chỉ ảnh hưởng đến hiệu quả hoạt động của hệ thống mà còn tác động trực tiếp đến tuổi thọ và chi phí bảo trì. Một hệ thống cáp được thiết kế và lựa chọn phù hợp sẽ giảm thiểu rủi ro lỗi hỏng, tối ưu hóa quá trình vận hành và đảm bảo an toàn lao động. Do đó, việc đầu tư thời gian để tìm hiểu sâu sắc về các yếu tố kỹ thuật là vô cùng cần thiết.

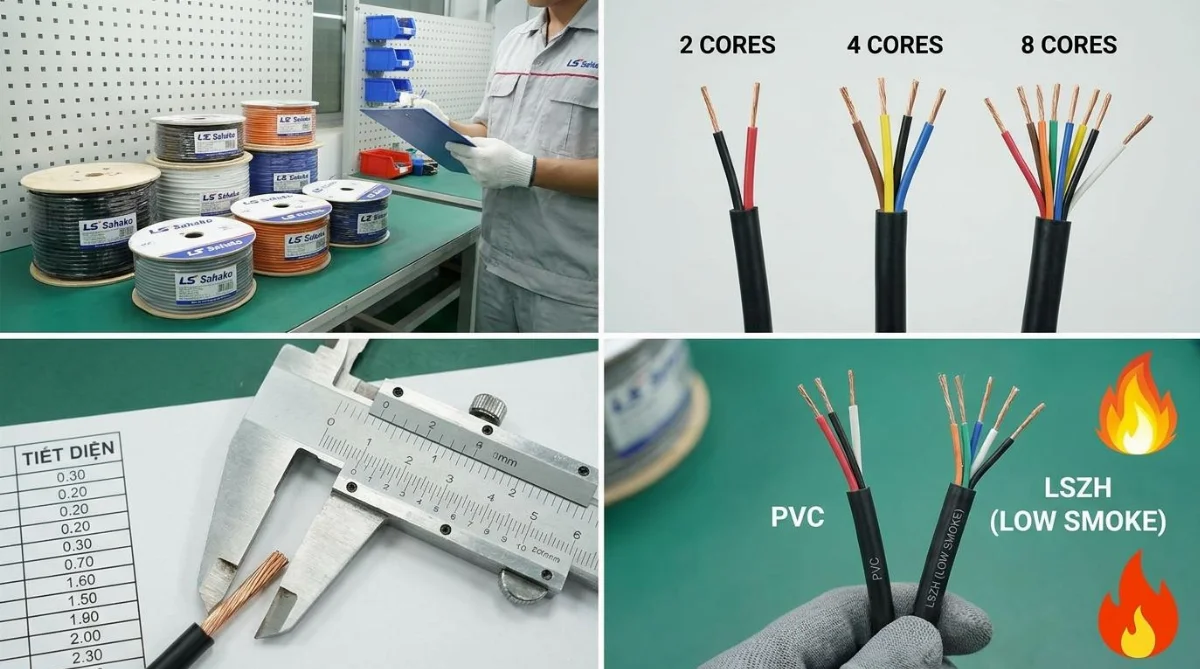

2. Lựa Chọn Số Lõi Cáp Tín Hiệu LS Sahako Phù Hợp

Số lõi cáp là một trong những yếu tố đầu tiên và cơ bản nhất cần xem xét khi lựa chọn số lõi cáp tín hiệu LS Sahako. Nó phụ thuộc trực tiếp vào số lượng tín hiệu cần truyền tải và loại giao thức truyền thông bạn đang sử dụng.

2.1. Cáp 1 Cặp (Single Pair)

Cáp 1 cặp thường được sử dụng cho các ứng dụng truyền tải một tín hiệu độc lập hoặc một cặp tín hiệu vi sai. Ví dụ phổ biến bao gồm:

• Tín hiệu analog 4-20mA hoặc 0-10V: Cần 2 lõi để truyền tín hiệu và nối đất.
• Giao tiếp RS-485: Thường sử dụng 1 cặp xoắn (2 lõi) để truyền dữ liệu vi sai.
• Cảm biến đơn giản: Các loại cảm biến chỉ cần truyền một giá trị duy nhất.

Ưu điểm của cáp 1 cặp là cấu trúc gọn nhẹ, dễ lắp đặt và chi phí thấp hơn. Tuy nhiên, khả năng mở rộng bị hạn chế nếu sau này cần thêm tín hiệu.

2.2. Cáp Nhiều Cặp (Multi-Pair)

Khi bạn cần truyền tải nhiều tín hiệu cùng lúc trong một sợi cáp duy nhất, cáp nhiều cặp là giải pháp tối ưu. Cáp nhiều cặp LS Sahako có thể bao gồm từ 2 cặp, 4 cặp, đến hàng chục cặp, tùy thuộc vào nhu cầu. Các ứng dụng điển hình bao gồm:

• Hệ thống điều khiển phân tán (DCS), PLC: Kết nối nhiều cảm biến, bộ truyền động với bộ điều khiển trung tâm.
• Hệ thống SCADA: Thu thập dữ liệu từ nhiều điểm khác nhau về trung tâm giám sát.
• Mạng công nghiệp (CAN bus, Profibus): Mặc dù một số giao thức có thể dùng 1 cặp, việc sử dụng nhiều cặp có thể cung cấp thêm các lõi dự phòng hoặc lõi cấp nguồn.
• Cáp control: Thường là cáp nhiều lõi, nhiều cặp để điều khiển các thiết bị có nhiều chức năng.

Việc sử dụng cáp nhiều cặp giúp giảm số lượng cáp cần thiết, đơn giản hóa việc đi dây và giảm chi phí lắp đặt tổng thể. Tuy nhiên, nó cũng có thể khiến việc xác định lỗi trở nên phức tạp hơn nếu không có sơ đồ đấu nối rõ ràng.

2.3. Lưu Ý Khi Lựa Chọn Số Lõi

• Dự phòng: Luôn cân nhắc việc thêm 1-2 cặp lõi dự phòng cho các nhu cầu mở rộng trong tương lai hoặc để thay thế nhanh chóng khi có lỗi.
• Tiêu chuẩn giao thức: Đảm bảo số lõi và cấu hình (xoắn đôi, bọc chống nhiễu) phù hợp với tiêu chuẩn của giao thức truyền thông (ví dụ: RS-485 yêu cầu cáp xoắn đôi).
• Nguồn điện: Một số ứng dụng cần lõi riêng để cấp nguồn cho thiết bị cùng với tín hiệu.

3. Cách Xác Định Tiết Diện Cáp Tín Hiệu LS Sahako Tối Ưu

Tiết diện cáp tín hiệu (hay còn gọi là cỡ dây) là yếu tố cực kỳ quan trọng, ảnh hưởng trực tiếp đến khả năng truyền tải tín hiệu, suy hao và khả năng chịu tải của cáp. Cách xác định tiết diện cáp tín hiệu LS Sahako phù hợp đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố kỹ thuật.

3.1. Các Yếu Tố Ảnh Hưởng Đến Tiết Diện Cáp

• Chiều dài cáp: Đây là yếu tố hàng đầu. Cáp càng dài, điện trở càng lớn, dẫn đến suy hao tín hiệu càng nhiều. Để bù đ đắp, cần tăng tiết diện cáp.
• Dòng điện tín hiệu: Mặc dù tín hiệu thường có dòng điện nhỏ, nhưng trong một số trường hợp (ví dụ: cấp nguồn cho cảm biến qua cáp tín hiệu), dòng điện có thể đáng kể và cần tiết diện phù hợp để tránh sụt áp.
• Suy hao tín hiệu cho phép: Mỗi hệ thống có ngưỡng suy hao tín hiệu tối đa cho phép. Tiết diện cáp cần đủ lớn để giữ suy hao trong giới hạn này.
• Tần số tín hiệu: Với tín hiệu tần số cao, hiệu ứng bề mặt (skin effect) có thể làm giảm tiết diện hiệu dụng của cáp. Tuy nhiên, với cáp tín hiệu công nghiệp tần số thấp, yếu tố này ít quan trọng hơn.
• Nhiệt độ môi trường: Nhiệt độ cao làm tăng điện trở của dây dẫn, giảm khả năng chịu tải dòng điện. Cần chọn tiết diện lớn hơn hoặc giảm dòng điện định mức.

3.2. Bảng Tra Cứu và Tiêu Chuẩn Tiết Diện

Trong thực tế, các nhà sản xuất như LS Sahako thường cung cấp các bảng tra cứu hoặc khuyến nghị về tiết diện cáp tín hiệu LS Sahako cho từng ứng dụng cụ thể. Các tiết diện phổ biến cho cáp tín hiệu công nghiệp thường là 0.22mm², 0.34mm², 0.5mm², 0.75mm², 1.0mm², 1.5mm².

Ví dụ:

• 0.22mm² (AWG 24): Thích hợp cho tín hiệu analog hoặc digital đường ngắn, dòng điện rất nhỏ.
• 0.34mm² (AWG 22): Phổ biến cho tín hiệu analog 4-20mA, 0-10V trên các khoảng cách trung bình.
• 0.5mm² (AWG 20): Cho các đường truyền tín hiệu dài hơn hoặc khi có yêu cầu về độ bền cơ học cao hơn.
• 0.75mm² - 1.5mm² (AWG 18 - AWG 16): Thường dùng cho các mạch điều khiển (cáp control) có dòng điện lớn hơn hoặc tín hiệu đường dài, đòi hỏi độ ổn định cao.

Để tiêu chuẩn chọn cáp tín hiệu cho hệ thống điều khiển, bạn cần tham khảo tài liệu kỹ thuật của thiết bị kết nối và các tiêu chuẩn ngành (ví dụ: IEC 60332, UL).

3.3. Ảnh Hưởng Của Nhiễu và Tín Hiệu

Mặc dù tiết diện chủ yếu liên quan đến suy hao điện áp và dòng điện, nhưng nó cũng gián tiếp ảnh hưởng đến khả năng chống nhiễu. Cáp có tiết diện lớn hơn thường có điện trở thấp hơn, giúp tín hiệu ít bị suy yếu bởi nhiễu điện từ. Tuy nhiên, yếu tố chống nhiễu chính vẫn là cấu trúc bọc chống nhiễu (shielding) của cáp.

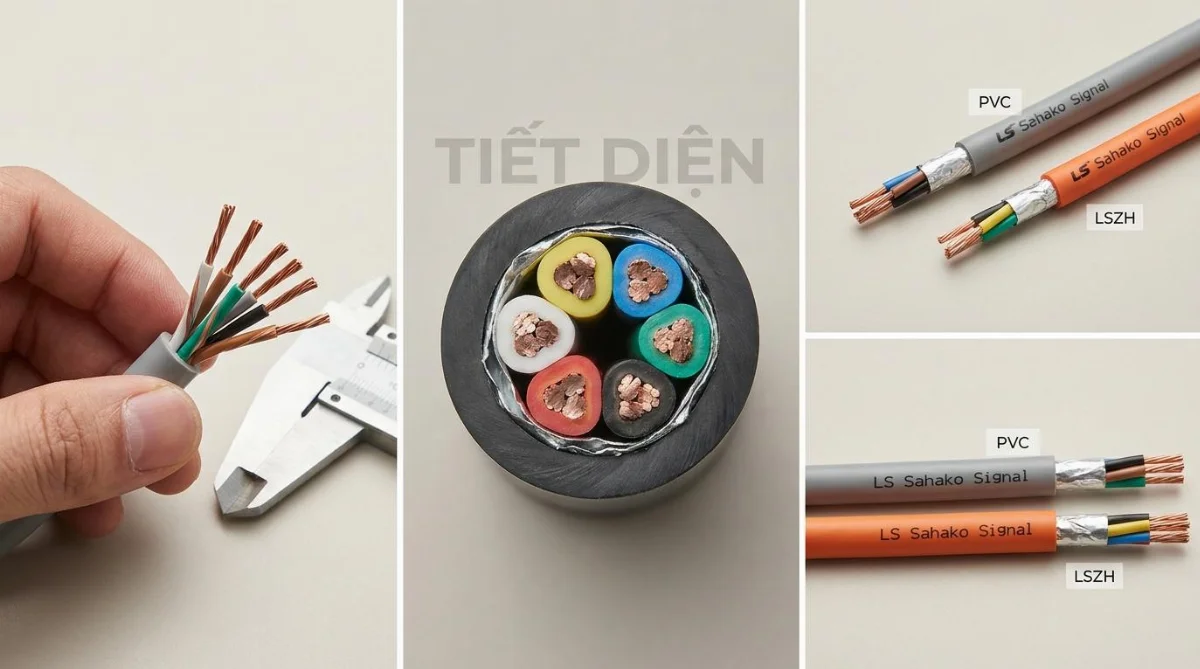

4. Các Loại Vỏ Bọc Cáp Tín Hiệu LS Sahako và Ứng Dụng

Loại vỏ bọc (sheath) là một yếu tố then chốt khác khi cách chọn cáp tín hiệu LS Sahako, đặc biệt là trong môi trường công nghiệp khắc nghiệt. Vỏ bọc bảo vệ các lõi dẫn bên trong khỏi các tác động vật lý, hóa học, và môi trường. LS Sahako cung cấp nhiều các loại vỏ bọc cáp tín hiệu LS Sahako khác nhau, mỗi loại có ưu nhược điểm riêng.

4.1. Vỏ Bọc PVC (Polyvinyl Chloride)

• Ưu điểm:
  • Giá thành phải chăng, phổ biến rộng rãi.
  • Khả năng cách điện tốt, chống ẩm và dầu mỡ ở mức độ nhất định.
  • Độ bền cơ học khá, dễ gia công và lắp đặt.
• Nhược điểm:
  • Khi cháy, PVC tạo ra khói đen dày đặc và khí độc (hydro clorua), gây nguy hiểm cho con người và ăn mòn thiết bị.
  • Không phù hợp cho các khu vực yêu cầu an toàn cháy nổ cao hoặc không gian kín.
  • Độ dẻo dai và khả năng chịu nhiệt độ cực đoan kém hơn một số vật liệu khác.
• Ứng dụng: Phù hợp cho các ứng dụng trong nhà, văn phòng, nhà máy thông thường nơi yêu cầu về an toàn cháy nổ không quá nghiêm ngặt, và không có nguy cơ phơi nhiễm hóa chất mạnh.

4.2. Vỏ Bọc LSZH (Low Smoke Zero Halogen)

• Ưu điểm:
  • Khi cháy, LSZH tạo ra rất ít khói và không phát thải khí halogen độc hại, giúp cải thiện tầm nhìn thoát hiểm và giảm thiểu rủi ro ngộ độc khí.
  • Không gây ăn mòn thiết bị điện tử nhạy cảm trong trường hợp hỏa hoạn.
  • Đáp ứng các tiêu chuẩn an toàn cháy nổ nghiêm ngặt (ví dụ: IEC 60332, NFPA).
• Nhược điểm:
  • Giá thành cao hơn so với cáp PVC.
  • Có thể kém linh hoạt hơn PVC ở nhiệt độ thấp.
• Ứng dụng: Bắt buộc hoặc rất khuyến nghị cho các khu vực công cộng, tòa nhà cao tầng, bệnh viện, sân bay, đường hầm, trung tâm dữ liệu, tàu điện ngầm và các môi trường kín, nơi an toàn cháy nổ là ưu tiên hàng đầu. Vỏ LSZH là lựa chọn thông minh cho các ứng dụng quan trọng.

4.3. Một Số Loại Vỏ Bọc Khác (PE, PUR)

• Vỏ PE (Polyethylene): Thường được sử dụng cho cáp ngoài trời, chôn trực tiếp do khả năng chống ẩm, chống UV và chịu nhiệt độ thấp tốt. Tuy nhiên, dễ cháy hơn PVC.
• Vỏ PUR (Polyurethane): Cung cấp khả năng chống mài mòn, chống dầu, hóa chất và chịu uốn cong vượt trội. Lý tưởng cho các ứng dụng robot, máy móc chuyển động liên tục hoặc môi trường khắc nghiệt với dầu và hóa chất.

4.4. Lựa Chọn Vỏ Bọc Phù Hợp Với Môi Trường

Để tư vấn chọn cáp tín hiệu công nghiệp LS Sahako về vỏ bọc, bạn cần đánh giá kỹ lưỡng môi trường lắp đặt:

• Môi trường trong nhà thông thường: PVC có thể đủ.
• Môi trường công cộng, không gian kín, yêu cầu an toàn cháy nổ cao: Bắt buộc LSZH.
• Môi trường ngoài trời, tiếp xúc trực tiếp ánh nắng, mưa: PE là lựa chọn tốt.
• Môi trường có hóa chất, dầu mỡ, ma sát, chuyển động liên tục: PUR hoặc các loại vỏ bọc chuyên dụng khác.

Hiểu rõ ưu nhược điểm từng loại vỏ bọc cáp tín hiệu sẽ giúp bạn đưa ra quyết định đúng đắn, đảm bảo tuổi thọ và độ an toàn cho hệ thống.

5. Các Yếu Tố Khác Cần Cân Nhắc Khi Chọn Cáp Tín Hiệu Công Nghiệp

Ngoài số lõi, tiết diện và loại vỏ bọc, còn nhiều yếu tố khác cần xem xét khi chọn cáp control hoặc cáp tín hiệu công nghiệp LS Sahako để đảm bảo hiệu suất tối ưu và độ bền bỉ trong các điều kiện vận hành khác nhau.

5.1. Khả Năng Chống Nhiễu (Shielding)

Nhiễu điện từ (EMI) là kẻ thù số một của tín hiệu trong môi trường công nghiệp. Cáp tín hiệu LS Sahako thường được trang bị các lớp chống nhiễu khác nhau:

• Bện (Braided Shield): Cung cấp khả năng bảo vệ tốt chống lại nhiễu tần số thấp và có độ bền cơ học cao, chịu uốn cong tốt.
• Lá nhôm (Foil Shield): Hiệu quả hơn trong việc chống nhiễu tần số cao, nhỏ gọn hơn nhưng kém bền hơn khi bị uốn cong nhiều lần.
• Kết hợp (Combination Shield): Sử dụng cả lá nhôm và bện để cung cấp khả năng chống nhiễu toàn diện trên dải tần số rộng, đồng thời tăng cường độ bền cơ học.
• Chống nhiễu từng cặp (Individual Shielded Pairs): Mỗi cặp lõi được bọc chống nhiễu riêng biệt, sau đó toàn bộ cáp lại được bọc chống nhiễu chung. Đây là giải pháp cao cấp nhất, cung cấp khả năng bảo vệ tối ưu chống nhiễu xuyên âm giữa các cặp và nhiễu từ bên ngoài.

Khi chọn cáp tín hiệu công nghiệp LS Sahako, hãy đánh giá mức độ nhiễu trong môi trường lắp đặt (gần động cơ, biến tần, đường dây điện cao áp) để chọn loại chống nhiễu phù hợp. Đối với tín hiệu nhạy cảm hoặc đường truyền dài, cáp có chống nhiễu kép hoặc chống nhiễu từng cặp là lựa chọn lý tưởng.

5.2. Khả Năng Chịu Uốn Cong và Cơ Học

Trong các ứng dụng robot, dây chuyền tự động hóa hoặc máy móc di chuyển, cáp tín hiệu cần có khả năng chịu uốn cong liên tục mà không bị hỏng. Cáp LS Sahako có thể được phân loại thành:

• Cáp tĩnh (Static Cable): Dành cho lắp đặt cố định, ít di chuyển.
• Cáp động (Flexible/Continuous Flex Cable): Được thiết kế với cấu trúc lõi và vật liệu vỏ bọc đặc biệt để chịu được hàng triệu chu kỳ uốn cong. Đây là lựa chọn bắt buộc cho các ứng dụng robot, xích dẫn cáp (cable chain).

Kiểm tra bán kính uốn cong tối thiểu và số chu kỳ uốn cong mà nhà sản xuất công bố để đảm bảo cáp đáp ứng yêu cầu của ứng dụng.

5.3. Tiêu Chuẩn và Chứng Nhận

Các tiêu chuẩn quốc tế và chứng nhận là minh chứng cho chất lượng và độ an toàn của cáp. Khi tư vấn chọn cáp tín hiệu công nghiệp LS Sahako, hãy tìm các chứng nhận như:

• UL (Underwriters Laboratories): Chứng nhận an toàn tại Bắc Mỹ.
• CE (Conformité Européenne): Chứng nhận tuân thủ các tiêu chuẩn an toàn, sức khỏe và môi trường của Liên minh Châu Âu.
• RoHS (Restriction of Hazardous Substances): Đảm bảo cáp không chứa các chất độc hại.
• IEC (International Electrotechnical Commission): Các tiêu chuẩn quốc tế về điện và điện tử.
• Fire Resistance Standards (ví dụ: IEC 60332, NFPA): Quan trọng cho cáp LSZH.

Việc lựa chọn cáp có chứng nhận phù hợp không chỉ đảm bảo an toàn mà còn giúp hệ thống của bạn tuân thủ các quy định pháp luật và yêu cầu của dự án.

5.4. Môi Trường Đặc Biệt (Chống Dầu, Chống Gặm Nhấm)

Một số môi trường công nghiệp có những thách thức đặc biệt:

• Môi trường dầu và hóa chất: Cần cáp có vỏ bọc đặc biệt như PUR hoặc TPE có khả năng kháng dầu, axit, kiềm.
• Môi trường có nguy cơ cháy nổ (Hazardous Area): Cáp phải tuân thủ các tiêu chuẩn an toàn cháy nổ nghiêm ngặt (ví dụ: ATEX, IECEx) và có thể yêu cầu cấu trúc chống cháy nội tại (intrinsically safe).
• Môi trường có nguy cơ bị gặm nhấm: Cáp có lớp vỏ bọc gia cố bằng thép (armored cable) hoặc vật liệu chống gặm nhấm có thể cần thiết.
• Môi trường nhiệt độ cao/thấp khắc nghiệt: Chọn cáp có dải nhiệt độ hoạt động rộng phù hợp.

6. Quy Trình Tư Vấn và Lựa Chọn Cáp Tín Hiệu LS Sahako Tại An Lộc

Tại An Lộc, chúng tôi hiểu rằng việc cách chọn cáp tín hiệu LS Sahako không hề đơn giản. Với kinh nghiệm lâu năm trong lĩnh vực cung cấp giải pháp cáp điện và điều khiển, chúng tôi đã xây dựng một quy trình tư vấn chuyên nghiệp để hỗ trợ khách hàng:

1. Thu thập thông tin yêu cầu:
   • Loại tín hiệu cần truyền (analog, digital, giao thức truyền thông).
   • Số lượng tín hiệu và số lõi cần thiết.
   • Chiều dài đường truyền.
   • Môi trường lắp đặt (trong nhà, ngoài trời, nhiệt độ, hóa chất, độ ẩm, nguy cơ cháy nổ).
   • Yêu cầu về khả năng chống nhiễu.
   • Khả năng chịu uốn cong, độ bền cơ học.
   • Các tiêu chuẩn và chứng nhận bắt buộc.
   • Ngân sách dự kiến.
2. Phân tích và đề xuất giải pháp: Dựa trên thông tin thu thập được, đội ngũ chuyên gia của An Lộc sẽ phân tích và đề xuất các loại cáp tín hiệu LS Sahako phù hợp nhất về số lõi, tiết diện, loại vỏ bọc, và cấu trúc chống nhiễu. Chúng tôi sẽ giải thích rõ ràng về ưu nhược điểm từng loại vỏ bọc cáp tín hiệu và các thông số kỹ thuật khác.
3. Cung cấp mẫu và tài liệu kỹ thuật: Nếu cần, chúng tôi có thể cung cấp mẫu cáp và đầy đủ tài liệu kỹ thuật (datasheet, chứng nhận) để khách hàng kiểm tra và đánh giá.
4. Hỗ trợ kỹ thuật sau bán hàng: An Lộc cam kết hỗ trợ khách hàng trong suốt quá trình lắp đặt và vận hành, đảm bảo cáp hoạt động ổn định và hiệu quả.

Chúng tôi tự hào là đối tác tin cậy, cung cấp các sản phẩm cáp LS Sahako chính hãng, chất lượng cao, giúp hệ thống của bạn hoạt động bền bỉ và an toàn.

7. Kết Luận

Việc cách chọn cáp tín hiệu LS Sahako đúng đắn là một quyết định đầu tư thông minh, ảnh hưởng trực tiếp đến hiệu suất, độ tin cậy và an toàn của toàn bộ hệ thống điều khiển và tự động hóa. Từ việc lựa chọn số lõi cáp tín hiệu LS Sahako, cách xác định tiết diện cáp tín hiệu LS Sahako phù hợp, cho đến việc cân nhắc các loại vỏ bọc cáp tín hiệu LS Sahako như vỏ PVC/LSZH và khả năng chống nhiễu, mỗi yếu tố đều đóng vai trò quan trọng.

Hy vọng rằng, với hướng dẫn chi tiết này, bạn đã có cái nhìn tổng quan và sâu sắc hơn về các tiêu chí cần thiết. Đừng ngần ngại liên hệ với An Lộc để nhận được sự tư vấn chọn cáp tín hiệu công nghiệp LS Sahako chuyên nghiệp và giải pháp tối ưu nhất cho dự án của bạn. Chúng tôi luôn sẵn sàng đồng hành cùng bạn để xây dựng những hệ thống vững chắc và hiệu quả.
